用于檢測和電隔離標準信號，隨后將其轉換為沖擊電流信號或沖擊電壓信號。三向隔離... Uh= 230 VAC。(Uh=24 VAC/DC僅作為STR1125提供！)

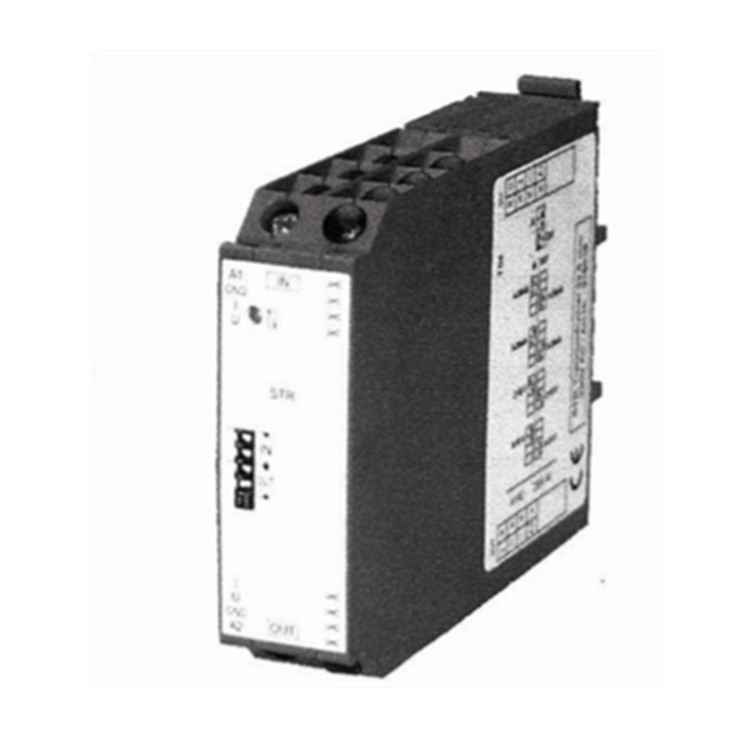

通用隔離放大器BTR用于標準信號的采集和電隔離，并隨后轉換為沖擊電流或沖擊電壓信號。該傳感器具有三路隔離，即輸入/輸出和電源電壓之間的電隔離。輸入和輸出信號的選擇（0-10VDC, 2-10VDC, 0-20mA或4-20mA）是通過前面的一個4極DIP開關進行的。一個綠色的LED表示準備就緒，可以開始操作。

輔助電壓：24V AC/DC（-15/ +10%）或230V AC 50-60Hz（-15/ +10%）

功率消耗：約2VA

操作模式：連續操作

絕緣電壓：24V - 1kV/DC，230VAC- 3,75 kV/DC

測量精度：0,5%

輸入：0 (4)...20mA/DC, resp.0(2)... 10V/DC

過載能力：10%連續，100%為1秒

輸出：0 (4)...20mA/DC, resp. 0(2)... 10V/DC

負載：電流輸出750?，電壓輸出2k ?

諧波輸出：38Hz時<100mV

隔離電壓：3.75 kV/ DC

環境溫度：0至+60°C

耐氣候性：根據VDE 0435T.2021標準

使用的位置：任何

連接橫截面：細線，帶線端套筒2x 2.5mm²

接地保護：VDE 0106T.100 ref. VBG4

安裝：安裝在頂帽導軌上（BIN EN50022）

尺寸（長x寬x高）：78mmX22,5mmX110mm

重量：約150克
