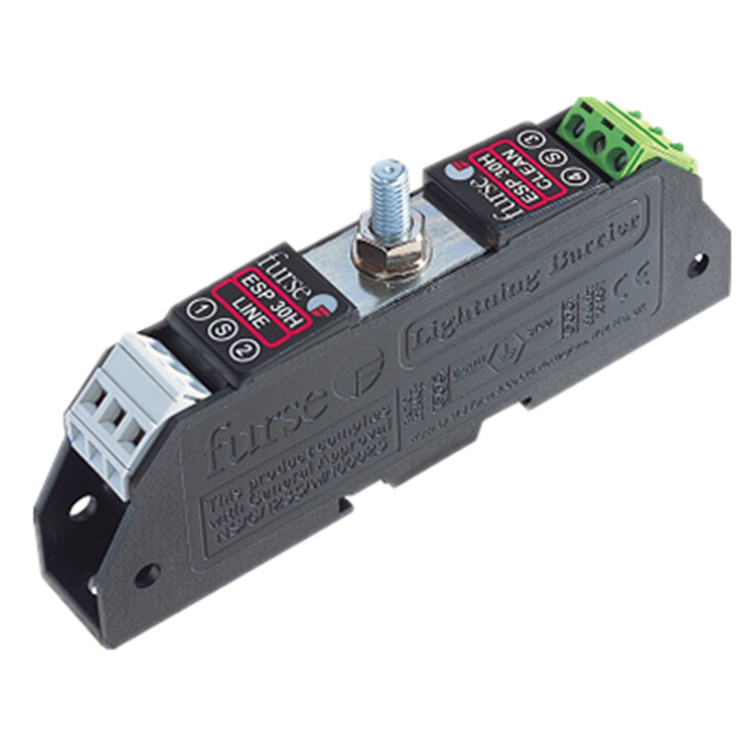

ESP H系列經過D、C、B類測試的組合保護器（符合BS EN 61643）適用于雙絞線信號應用，該應用要求比ESP D或E系列更低的串聯電阻或更高的電流。

也適用于小于4 A的直流電源應用?？捎糜诟哌_6、15、30、50、110和180 V的工作電壓。用于LPZ 0以下的邊界，以防止閃絡（通常是服務入口位置），直到LPZ 3，以保護敏感電子設備。

• 所有線路之間的低通過電壓（根據IEC/BS EN 62305加強保護）
• 全模式設計，能夠處理部分雷電電流，并允許受保護設備持續(xù)運行
• 雷電環(huán)境中的重復保護
• 低（<0.05Ω）在線電阻允許保護電阻關鍵應用（如報警回路）
• 非常高的（4 A）運行電流（max）
• 堅固、阻燃的ABS外殼
• 已準備好在底座或側面進行平面安裝
• 內置DIN導軌支腳，可簡單夾持安裝至頂帽DIN導軌
• 彩色編碼端子可快速方便地進行安裝檢查-灰色表示臟（線）端，綠色表示干凈
• 屏蔽端子使電纜屏蔽易于接地
• 實現有效接地的實質性接地螺柱
• 集成接地板可通過CME套件增強接地連接

組合安裝/接地套件：

CME 4安裝和接地max.4個保護器

CME 8安裝和接地max.8個保護器

CME 16安裝和接地，max.16個保護器

CME 32安裝和接地，max.32個保護器

防風雨外殼：

WBX2/G：用于max.2個保護器

WBX 3，WBX 3/G：可與max.3個保護器一起使用

WBX 4，WBX 4/GS：用于CME 4和max.4個保護器

WBX 8，WBX 8/GS：用于CME 8和max.8個保護器

WBX 16/2/G：用于一個或兩個CME 16和max.32個保護器

標稱電壓：6 V

工作電壓Uc（RMS/DC）：max.5 V/7.79 V

額定電流（信號）：4 A

在線電阻（每線±10%）：0.05Ω

帶寬（-3 dB 50Ω系統）：160 KHz

通電電壓（所有導體）Up

C2測試4 kV 1.2/50μs，2 kA 8/20μs，符合BS EN/EN/IEC 61643-21：12.0 V

C1測試1 kV，1.2/50μs，0.5 kA 8/20μs，符合BS EN/EN/IEC 61643-21：11.0 V

B2測試4 kV 10/700μs，符合BS EN/EN/IEC 61643-21 10.5 V 5 kV，10/700μs：10.8 V

浪涌電流D1測試10/350μs，符合BS EN/EN/IEC 61643-21：

–每條信號線2.5 kA

–每對5 kA

8/20μs，符合ITU-T K.45:2003，IEEE C62.41.2:2002：

–每個信號線10 kA

–每對10 kA

溫度范圍：-40至+80°C

連接類型：螺釘端子-扭矩：max.0.5 Nm

導線尺寸（絞合）：2.5 mm²

接地連接M6螺柱-扭矩：max.0.5 Nm

外殼材料：FR聚合物UL-94 V-0

重量：0.08 kg

使用這些應用程序保護電阻敏感或運行電流較高的系統，例如具有長信號線的系統或直流電源應用程序。
