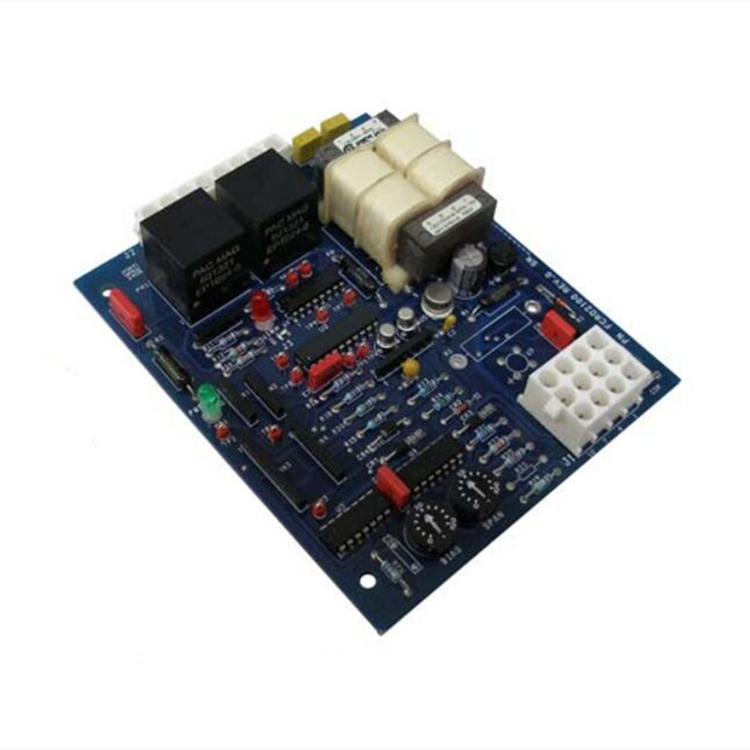

FCRO2100為單相 SCR 交流控制器和中心抽頭整流器提供經濟可靠的相角控制。該板具有兩個隔離式柵極驅動器、可獨立配置的軟啟動/軟停止控制輸入，以及一個可針對各種常見電壓或電流范圍配置的模擬延遲角命令輸入。板載穩壓器為需要電流或電壓調節的應用提供功能。

• 基于行業標準 ASIC 的設計
• 模擬延遲角命令信號 (SIG HI)：0-5 V、4-20 mA 或自定義范圍
• 可獨立配置的軟啟動和軟停止
• 即時啟用和禁止
• 50/60 赫茲頻率選擇
• 大電流柵欄柵驅動
• 板載穩壓電路
• 單相 SCR 交流控制器和中心抽頭整流器的經濟可靠的相角控制
• 模擬延遲確定器電路
• 上電復位保護
• 簡單的控制電源連接（120Vac、260Vac、480Vac）
• 隔離柵極驅動電路

• 交流電壓：480 VAC
• 脈沖變壓器Hipot：3500 VAC（60秒）
• 工作溫度范圍：-5 C至85 C
• 12 V調節器輸出電流：20 MA（注1）
• 5 V參考輸出電流：5 MA（注1）
• 24 VAC和30 V輸出的輔助控制功率：2 W
• 延遲角范圍：10°170°

• 中心抽頭 SCR 整流器
• SCR/二極管橋式整流器
• 反并聯SCR控制器
• 直流電機電樞和勵磁整流器
• 發電機勵磁整流器
• 過程加熱控制
