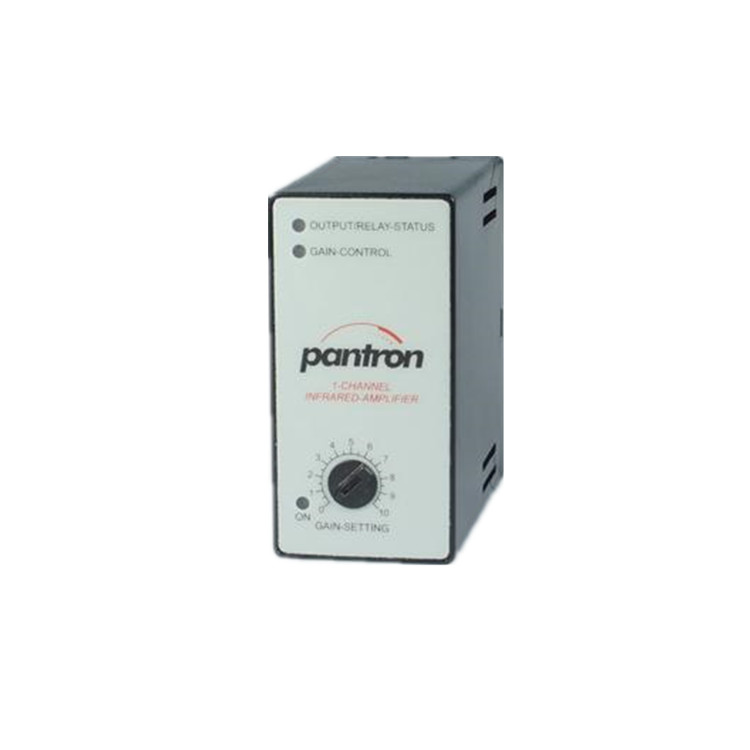

Pantron的手動設置的1通道光電放大器是一個具有集成分析單元的放大器。該放大器與調制紅外光一起工作，這使得它能夠?qū)Νh(huán)境光和來自鄰近光電傳感器的串?dāng)_具有高度的免疫力。手動增益設置通過位于正面的電位計進行調整，使用戶能夠簡化安裝和工作。根據應用情況，放大器可以通過DIP開關切換到不同的工作條件。因此，用戶可以切換到根據范圍和污染水平選擇的不同基本發射水平，以增加靈敏度的微調。這樣可以優化目標識別。如果幾個傳感器頭并排安裝，放大器只能通過不同的發射頻率工作。可選擇四個發射頻率。放大器的另一個功能是測試輸入，它使PLC能夠通過打開和關閉發射器來檢查系統。這允許用戶驗證繼電器或晶體管輸出的功能。

• 帶調制紅外光的放大器
• 射程可達35米（115英尺）
• 對環境光和其他光柵的干擾具有高度的免疫力
• 可通過電位計調節靈敏度
• 切換模式亮/暗可切換
• 基本發射功率20%/100%可切換
• 4種不同的可選發射頻率
• 測試輸入
• 繼電器輸出（轉換）
• 晶體管輸出（npn/pnp）
• 發射器和接收器的連接是防短路的
• 11針DIN導軌安裝插座，便于安裝

紅外發射器

紅外接收器

11針插座

產地：德國

工作基準：調制IR光

發射功率：手動調整

發射頻率：3.5、3.8、4.0、4.5 kHz

開關功能：亮/暗可切換

系統電源：20%/100%可切換

切換延遲：無

繼電器輸出：1轉換

負載：max.5 A/230 V AC（24 V DC）

繼電器開關頻率：18 Hz

晶體管輸出

直流：npn/pnp，100 mA（30 VDC）

交流：npn/pnp，5 MA（12 VDC）

晶體管開關頻率：30 Hz

測試輸入：24 VDC

外殼材料：塑料

防護等級：IP 40

操作溫度：-13°F...+140°F
