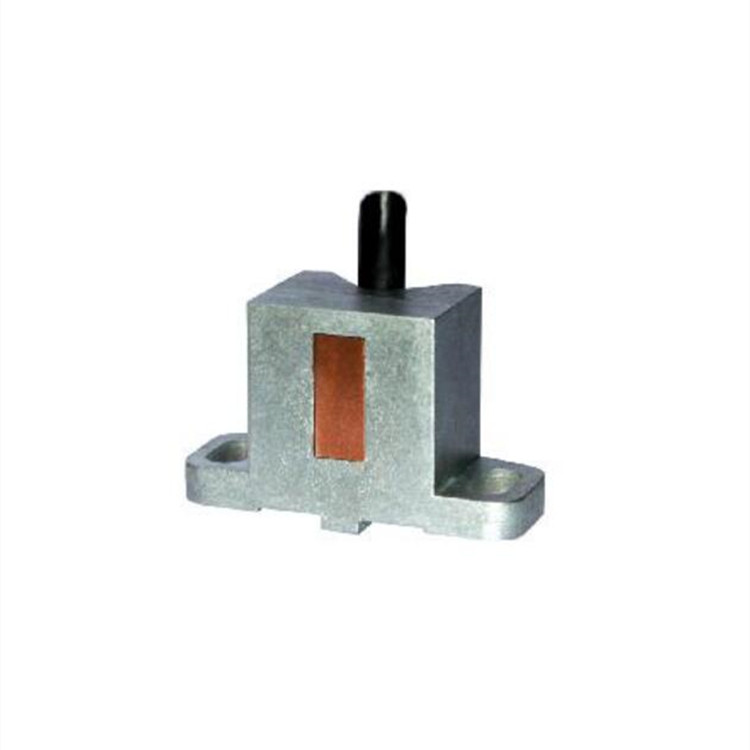

我們的增量式編碼器通過磁力感應齒輪，即以非接觸方式感應齒輪。因此，它是一種堅固耐用、抗污染、使用壽命長的解決方案，可用于準確測量角度和速度，例如機床和測試臺的驅動電機。通過使用封閉式金屬外殼和強大的偏置磁鐵系統，我們的編碼器具有很強的抗機械、電氣和磁場干擾能力。這類干擾包括 振動、沖擊、ESD 影響或同步電機中的外部磁場。

對鋼制齒輪進行無接觸磁性測量

模擬 1 Vpp SIN/COS 輸出信號

或者 TTL 或 HTL 信號

使用內置插值電子裝置復制信號

自動穩定振幅

高分辨率測量轉速和旋轉角度，可達 100,000 轉/分鐘以上

適用于 HSC 應用（高速切割）

識別旋轉方向

溫度穩定性可達 100 °C（可選高達 120 °C）

抗 EMC 和 ESD 能力強（Max 30 kV）

I2C 接口，可根據需要調整信號參數

堅固的金屬外殼

通過集成認證

測量齒輪： 模數 M = 0.3 或 M = 0.5，標準型或根據客戶要求定制

傳感器外殼設計：不同的標準變體或根據客戶要求設計

不同類型的信號線和溫度電纜

連接套件：不同的標準配置或根據客戶要求定制

外部轉換盒，例如用于信號數字化或復制（插值）

USB 盒，用于根據需要通過 I2C 接口調整信號參數

USB 測量盒，用于質量控制和移動服務，分析傳感器信號和齒輪質量

產地：德國

信號振幅 A 和 B：1 Vpp +/- 20

幅度差 A/B：0.9 至 1.1

相位 A 到 B：90° +/- 1

靜態偏移：+/- 20 mV

測量頻率：0 至 200 kHz

電源電壓 UB：5 VDC +/- 5%

無負載功率：50 mA

工作溫度：-20 至 85°C（根據要求可達 100°C）

存儲溫度：-30 至 110°C

編碼器與齒輪的距離：M = 0.3 時為 0.1 +/- 0.02 mm；M = 0.5 時為 0.3 +/- 0.02 mm

抗振性：低于 200 m/s²

抗沖擊性：低于 2000 m/s²

保護類型：IP 68

機床、電動工業卡車、風力渦輪機、建筑機械、船用發動機、飛機
