螺旋千斤頂可以在系統中連接在一起，以便可以一起操作和控制多個單元。這些頂升系統布置或配置可以使用錐齒輪箱、電機、減速箱、驅動軸、聯軸器、立式滑塊和運動控制裝置以多種形式構建。四種流行的系統配置是“H”、“ U'、'T' 和 'I' 配置的頂升系統。

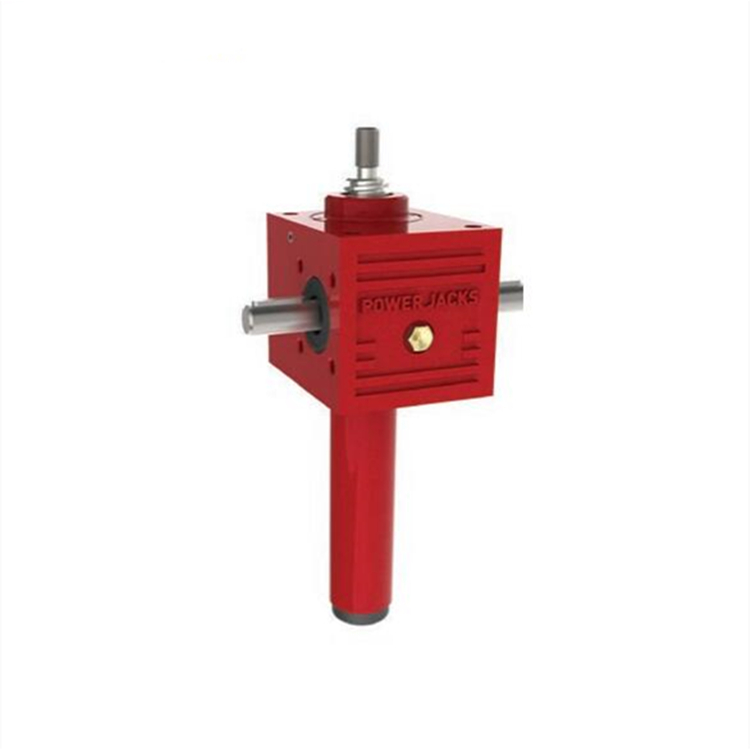

• 公制立方螺旋升降機
• 承載能力 - 2.5kN 至 100kN 作為標準
• 平移和旋轉螺桿
• 高精度蝸輪組
• 標準性能電源插孔
• 2 個傳動比和 2 個絲杠作為標準配置
• 防背隙和防旋轉（鍵控）選項
• 6 種安裝選項，包括耳軸和雙耳環
• 可提供特殊定制設計

• 容量：2.5 kN
• 絲杠

直徑（毫米）：14

鉛：3

• 齒輪比：

選項一：5:1

選項二：20:1

• 絲杠行程蝸桿轉數：

1轉：0.6mm

4轉：0.15mm

• max輸入功率（kW）：

選項一：0.750

選項二：0.075

• 滿載啟動扭矩（Nm）：

選項一：1.2

選項二：0.6

• max通過扭矩（Nm）：

選項一：3.6

選項二：1.8

• 靜態效率：

選項一：0.203

選項二：0.107

• 動態效率：

選項一：0.268

選項二：0.159

• 絲杠限位力矩（Nm）：3.6
• 蝸輪軸徑向載荷（N）：75
• max輸入轉速：1800
• 齒輪箱材質：鋁
• 重量-行程=150mm：

平移：0.77

旋轉：0.85

• 重量 (kg) – 每增加 25mm：

平移：0.027

旋轉：0.023
