產品介紹
插入式電流互感器初級電流從200 A至1600A，二次額定電流5 A或1 A（可選2 A），精度等級0.2S，0.5和1（0.2級和0.5S可選）。最大0.72kV的工作電壓符合IEC61869-1/2任何時候都適用的技術法規。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量?jī)x表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量?jī)x表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。
規格參數

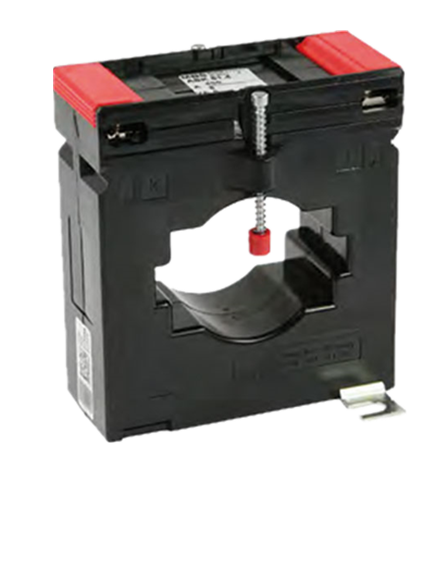

MBS電流互感器ASK61.4
額定連續電流Icth：1,0×IN
額定短時電流Ith：60×IN，1秒
最大工作電壓Um：0.72千伏
隔離測試電壓：3kV，Ueff，50赫茲，1min
標稱額定頻率：50赫茲
絕緣等級：E
母線1：63×10mm
母線2：2×50×10mm
圓導體：44mm
寬度：96mm
高度：105,5mm
深度：58mm
型號：19076-1000/5A
15VA Cl.1
初級電流：1000A
次級電流：5A
