產品介紹

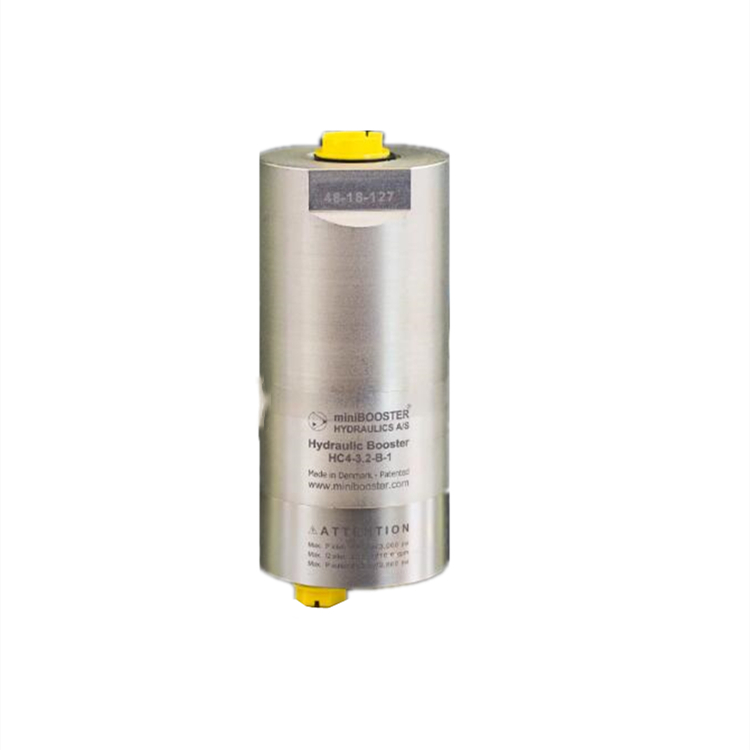

HC4 適用于需要較大高壓流體流量的應用場合。HC4 結構緊湊，僅重 3.7 千克，但出口流量高達 16.3 升/分鐘。與 HC2 一樣，它能提高供應壓力，并自動補償油的消耗以保持高壓。通過改變供油壓力可調節出口壓力。
性能特點
機油通過換向閥 CV 進入 IN 端口，自由流經單向閥 KV1、KV2 和 DV 到達高壓側 H。
當高壓側 H 達到泵壓力時，閥門 KV1、KV2 和 DV 將關閉。擺動泵裝置 OP 將達到終端壓力。當達到高壓側 H 的終端壓力時，該裝置將自動停轉。如果由于消耗或泄漏導致高壓側出現壓力下降，OP 閥門將自動運行以保持終端壓力。
產品結構與細節
HC4的適配器板HC4-NG10-1
HC4的中間襯板 MBHC4-KIT-1
技術參數
產地：丹麥
HC4 版本： 11 種不同的增壓系數
PIN: 20 - 207 巴
PH：800 巴（Max）
預轉： 盡可能低（回油箱壓力）
管口 PH = (PIN - PRETURN) x 增壓系數
安裝： 直通管
重量： 3.7 千克
流速強化系數：2.1
強化出口流量：10.1 升/分鐘
進口流量：40.0 升/分鐘
附件：先導單向閥
A 型= 沒有單向閥
B 型= 帶單向閥
G 型= 直接比例控制
產品應用
液壓動力組、微型隧道掘進、石油和天然氣、鐵路、救援、巖石&劈石機、扭矩扳手、工件夾具
規格參數
HC4 版本：9種不同的增壓系數
PIN:20至200 bar（進口壓力）
PH:最大 800 bar（出口壓力）
PRETURN:盡量低（至油箱的回壓）
增壓比：PH= (PIN– PReturn) i（增壓）
安裝：管式管路
附件：先導單向閥
A 型= 沒有單向閥
B 型= 帶單向閥
G 型= 直接比例控制
MINIBOOSTER增壓器HC4組件
HC4的適配器板HC4-NG10-1
HC4的中間襯板 MBHC4-KIT-1
