產品介紹

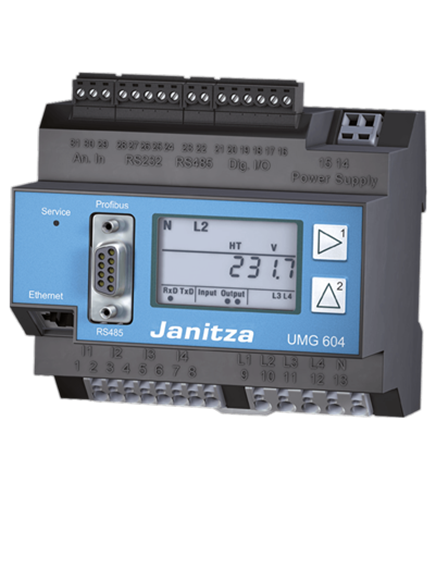

功率分析儀主要用來測量電機、變頻器、變壓器等功率轉換裝置的功率、效率等參量。
性能特點
- 電源質量
- 諧波分析高達40次諧波
- 不平衡
- 失真因子THD-U / THD-I
- 正，負和零序分量的測量
- 短期中斷（> 20 ms）
- 瞬態的記錄和存儲（> 50μs）
- 啟動過程
- 故障記錄功能
- 旋轉現場指示
- DIN安裝導軌（6TE）：簡單且成本優化的安裝
- 安裝在35 mm DIN導軌上
- 通過降低安裝和連接工作量，在開關柜結構中具有明顯的成本優勢
- 簡單集成到LVDB，機械制造，樓宇管理系統的安裝分布面板
- 通過以太網的現代通信結構
- 通過集成到現有的以太網架構中，實現快速，成本優化和可靠的通信
- 集成在PLC系統和樓宇管理系統中
- 由于使用開放標準，高靈活度
- 同時輪詢的接口可能
- 高速M(fèi)odbus
- 通過RS485接口快速可靠地進行數據交換
- 加速到921.6 kB / s
- 圖形編程
規格參數
- 產地：德國
- 電壓AC：20~50VAC
- 電壓DC：20~70 VDC
- 電壓測量精度：0.2％
- 電流測量精度：0.25％
- 準確有功電能（kWh，... / 5 A）：0.5S級
- 每個周期的測量點數：400
- 接口：
- RS485：9.6 - 921.6 kbps（螺旋式端子）
- RS232：9.6 - 115.2 kbps（螺旋式端子）
- Profibus DP：高達12 Mbps（DSUB-9插頭）
- 以太網10/100 Base-TX（RJ-45插座）
- 標稱電壓，三相，3導線（L-L）：480 V AC
- 象限測量：4
- 網絡：TN，TT，IT
- 分辨率：0.01 V
- 阻抗：4 MOhm /相
- 頻率測量范圍：45 ... 65 Hz
- 功耗：約0.1VA
- 采樣頻率：20 kHz /相位
- 瞬態：> 50μs
