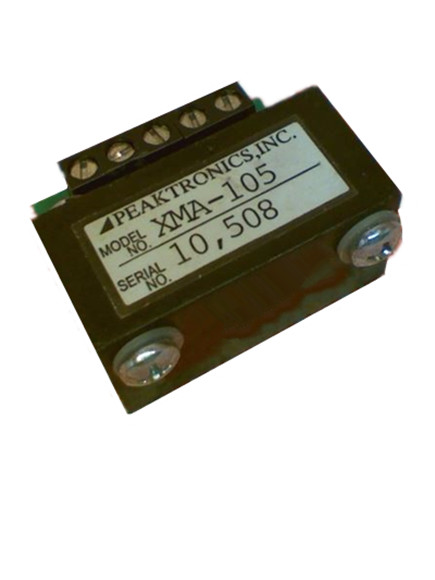

XMA-105是一款4-20mA變送器，專門用于PeaktronicsAMC，LRC，SVC和DMC系列控制器。當AMC / LRC / SVC / DMC單元使用1K至10K歐姆的反饋電位器時，XMA-105可用于提供與電位器值成比例的4-20mA信號。由于反饋電位器監視執行機構的位置，遠程儀表可以使用4-20mA信號來監視或顯示執行機構的位置。

通過在“4-20”和“ - ”端子之間連接一個250ohm的負載電阻，可以獲得1-5V的信號。 XMA-105上的零點和量程調整允許用戶縮放4-20mA信號，以對應AMC / LRC / SVC / DMC控制器設置的零點和量程位置。AMC / LRC / SVC / DMC設置完成后，將執行器置于零位，并調整XMA-105零點以獲得所需的輸出（通常為4 mA）。然后將執行器置于量程位置并調整XMA-105量程以達到所需的輸出（通常為20 mA）。重復此過程，直到零點和量程位置從XMA-105產生所需的輸出，而無需進一步調整。當沒有使用執行器控制器時，也可以使用XMA-105。在這個應用中，XMA-105需要由一個AMI / PWR系列設備或一個11到32VDC的等效電源供電。
