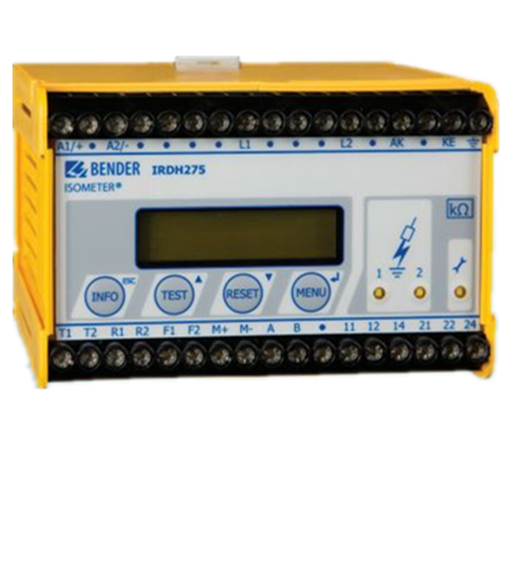

產品介紹
符合NEC 250.21（B）和CEC 10-106（2）的地面探測器要求
不接地交流/直流系統接地故障檢測（0 ... 793 VAC，0 ... 650 VDC）
可選電壓耦合器可擴展至7200VAC / 1760 VDC
兩個可單獨調節的絕緣電阻響應值，1kΩ... 10MΩ
適用于純AC，純DC和混合AC / DC系統，包括帶變頻驅動器（VFD）的系統
數字顯示實時顯示讀數
易于使用的機載菜單，用于管理設置
自動自檢
模擬輸出
內置測試和重置按鈕
用于外部測試和重置的連接
鎖定或非鎖定操作，可選
兩個SPDT觸點輸出，通常通電或正常斷電操作
歷史記憶存儲多達300個事件（“B”版本）規格參數
額定絕緣電壓：AC800 V
額定沖擊電壓/污染等級：8 kV / 3
額定系統電壓Un ：AC，3（N）AC 0 - 793 V，DC 0 - 650 V
額定頻率fn：DC，0.2 - 460 Hz
電源電壓US：AC 88 - 264 V，DC 77 - 286 V
頻率范圍US：20 - 460 Hz
功耗：≤14 VA
測量電壓Um（峰值）：±50 V
測量電流Im（在RF = 0Ω時）：≤278μA
內部直流電阻Ri：≥180kΩ
50 Hz時的阻抗Zi：≥180kΩ
允許的外部直流電壓Ufg：≤1200 V
允許的系統漏電容：≤500μF
顯示（發光）：兩行顯示
字符（字符數，高度）：2x 16個字符/ 4毫米
顯示范圍，測量值：1kΩ - 10MΩ
絕對誤差（1kΩ - 10kΩ）：±1kΩ
相對百分比誤差（10kΩ - 10MΩ）：±10％
開關元件數量：2個SPDT觸點
工作原理：通常為通電/斷電操作
出廠設置：通常為斷電操作
電氣使用壽命，周期數：12000
運行模式：連續運行
安裝：面向顯示器
連接：螺絲型端子
連接特性：剛性/柔性AWG 24 ... 12/24 ... 14
內部元件/端子的防護等級（DIN EN 60529）：IP30 / IP20，NEMA 1
環境溫度（工作期間）：-40°C…+ 70°C
環境溫度（運輸過程中）：- 40°C…+ 85°C
