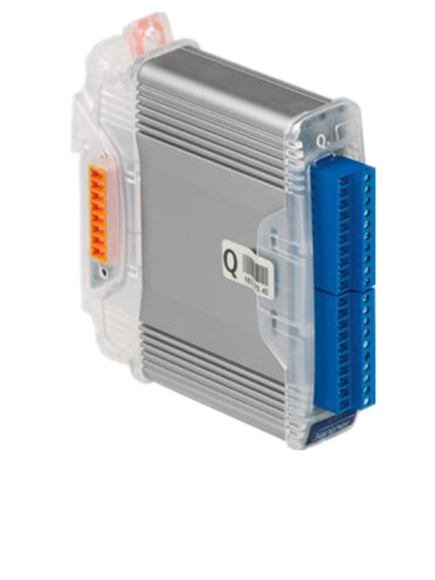

產品介紹
4個通用模擬輸入通道：電壓，電流，電阻，電位器，Pt100，Pt1000，熱電偶，測量橋
快速高精度數字化：24位ADC，每通道10 kHz采樣率
信號調理：
16個虛擬通道，線性化，數字濾波器，平均值，縮放，最小/最大存儲，RMS，算術，報警
RS485現場總線接口：
高達48 Mbps——LocalBus
很高115.2 kbps——Modbus-RTU，ASCII
可連接到任何測試控制器，例如 Q.station，Q.gate或Q.pac
電隔離：通道通道到電源和接口，隔離電壓500 VDC
電磁兼容：根據EN61000-4和EN 55011
電源10...30VDC
DIN導軌安裝（EN 60715）
規格參數
電源：10…30 VDC，過壓和過載保護
耗電量：約2.5W
電壓影響：<0.001％/ V
通信接口標準：RS-485,2線
數據格式：8e1
安裝：DIN EN導軌
外殼：鋁和ABS
工作溫度：-20℃至+ 60℃
存儲溫度：-40℃至+ 85℃
相對濕度：在50℃時5％高達95％，非冷凝
尺寸（寬x高x深）：27 x 120 x 105毫米
重量：約200克
|
模擬輸入 |
|||
|
數量 |
4 |
||
|
精度 |
典型值為0.01％ |
||
|
在受控環境中為0.02％ |
|||
|
工業區0.05％ |
|||
|
線性誤差 |
典型值的0.01％ |
||
|
重復性 |
典型值為0.003％（24小時內） |
||
|
隔離電壓 |
500 VDC通道-通道-電源-接口 |
||
|
測量電壓 |
范圍 |
最大偏差 |
分辨率 |
|
±10V |
±2mV |
1.2μV |
|
|
±1V |
±0.2mV |
120nV |
|
|
±100mV |
±20μV |
12nV |
|
|
輸入電阻 |
> 100MΩ |
||
|
溫度影響 |
范圍 |
零點 |
靈敏度 |
|
±10V |
<500μV/10K |
<0.01%/10K |
|
|
±1V |
<50μV/10K |
<0.01%/10K |
|
|
±100mV |
<5μV/10K |
<0.01%/10K |
|
|
信噪比 |
在1 kHz時>90 dB |
在1 Hz時>120 dB |
|
