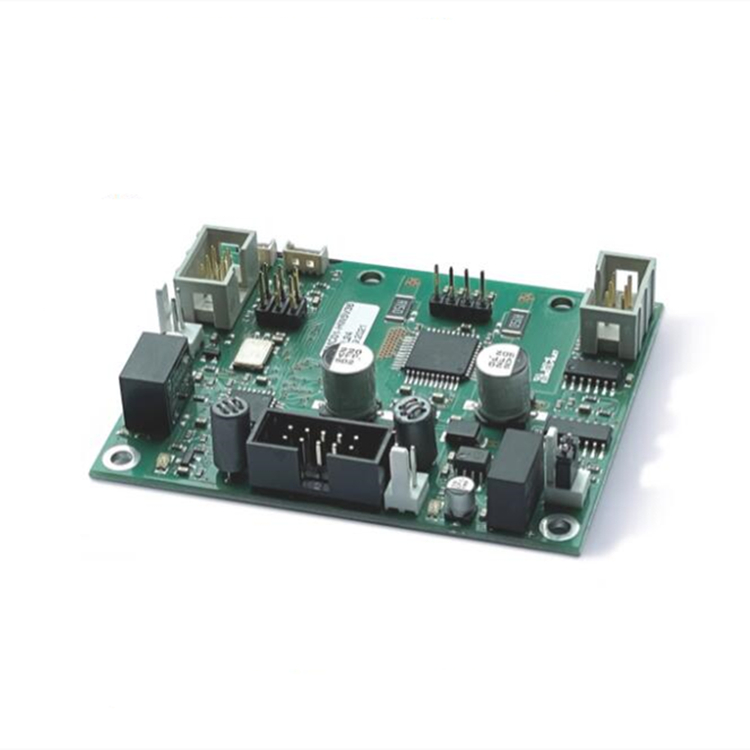

SMC01步進電機控制器是一款多功能控制板，適用于 1.8° 步距角的 2 相步進電機。它可以在兩種不同的模式下運行。信號控制模式適用于簡單系統，而接口模式適用于 PC 或具有自己總線系統的更復雜系統。

• 可以設置兩種不同的操作模式，信號控制和命令控制（通過USB適配器或RS485接口）
• SMC01 軟件，便于配置和控制
• 許多設置可以通過PC進行參數化
• 可通過PC上的USB操作進行簡單的過程控制
• RS485 接口，因此可以通過接口控制集成到更復雜的系統中
• 高達 1/128 的可調微步，運行更安靜
• 板子可以在不通風的情況下運行（可選配風扇）
• 緊湊的組裝

• 電源：24V
• 電源：max 1.65A
• 發動機緊急停止開關：有，通過常閉觸點

工作模式信號控制

• 速度輸入：0-5V
• 相應地：通常為 0-100 rpm
• 轉速范圍：0- max.200rpm
• Enable輸入：TTL信號
• 反轉輸入：TTL信號
• 快速輸入：TTL信號

命令控制操作模式（帶單獨的USB適配器或RS485接口）

• 設置和控制：使用來自 PC 的命令
• 數據通訊：RS 485/USB
• 數字I/O：4.TTL電平
• 開關負載：1 (24V, max.100mA)
• 模擬輸入：2路
