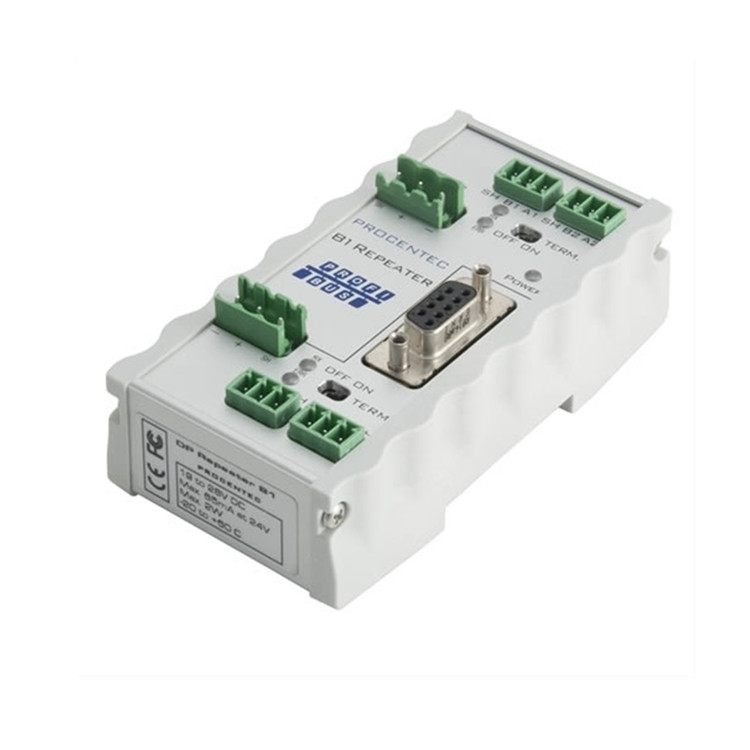

PROFIBUS DP B1中繼器解決了現有PROFIBUS中繼器的技術限制。它沒有令人沮喪的短路故障，并且數據經常被監測，用于數字濾波的故障。B1的先進12 Mbps內核可與ProfiHub相媲美：它可以級聯而不受限制，并提高了RS 485的強度。此外，每個通道都具有板載可切換終端，并可驅動31個設備。PROFIBUS接口的可拆卸螺釘端子以反向安裝中繼器的方式固定，不會影響現有的接線。提供DB9連接器以連接診斷工具。冗余電源提高了應用的可靠性。這種緊湊且易于使用的網絡組件符合要求苛刻的現代工業的要求，以增加PROFIBUS電纜的長度和連接設備的數量。

• 適用于所有DP電纜
• 低功耗
• 冗余電源
• 無需地址
• 保證方便地安排網絡
• 緊湊的設計
• 節約成本
• 級聯沒有限制
• 每段都有短路保護
• 集成終端（交換機）
• 可拆卸螺絲端子和DB9連接器
• 監控出站段的端口
• 可擴展的安裝
• 恢復損壞的數據位
• IP20,UL,CE,FCC驗證

產地：德國

支持的協議：DP-VO、DP-V1、DP-V2、FDL、MPI、FMS、PROFIsafe、PROFldrive

以及任何其他基于FDL的協議。

變速箱速度：9.6 kbps至12 Mbps（包括45,45 kbps）

變速箱轉速檢測：自動檢測

變速箱轉速檢測時間：<10秒

數據延遲時間：1,5 TBit，傳輸速率為9.6kbps至3Mbps

6 Mbps時為2.5 TBit

3.5 TB，12 Mbps

延遲時間抖動：max.1/4位時間

工作電壓：24 VDC

絕對額定電壓：max.19 ... 28 VDC

額定功率：1W

輸入電流（24VDC）：43 mA

電流隔離通道：2個

尺寸（長x寬x高）：106 x 55 x 37mm（不包括可插拔連接器）

工作溫度：-20至+600℃

隔離等級：IP 20（DIN 40 050）

重量：126g（不包括可插拔連接器）
