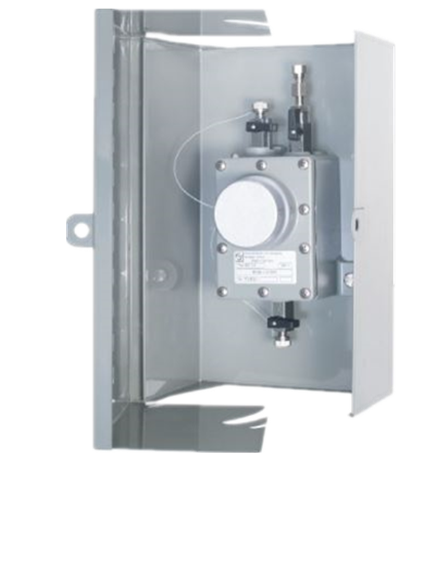

氣體采樣裝置允許在正常工作水平下進行繼電器氣體采樣。它安裝在變壓器上并通過管道連接到瓦斯繼電器。氣體采樣裝置設有一個視鏡蓋，客戶可以選擇管道的長度，并且該設備可以提供一個可鎖定的盒子。

收集在瓦斯繼電器中的氣體通過儲油柜中的油經由管向下壓向氣體采樣裝置。因此，氣體采樣裝置的正確操作要求儲油柜中的油位至少比管的很高點高100mm。當按照此處的規定操作氣體采樣裝置的旋塞時，氣體采樣裝置首先被充滿油。一旦瓦斯繼電器的上部開關系統運行，繼電器中的氣體將流向氣體采樣裝置，并且繼電器再次充滿油?，F(xiàn)在可以通過氣體測試儀通過氣體出口旋塞分析中繼氣體，或者通過氣體取樣盒或類似裝置取樣用于實驗室分析。氣體采樣或測試是通過將相關設備擰到氣體出口旋塞上（與瓦斯繼電器的測試閥相同的程序）。氣體取樣過程可以通過關閉氣體出口旋塞來中斷。一旦氣體逸出，管道和氣體采樣裝置將再次充滿油。
