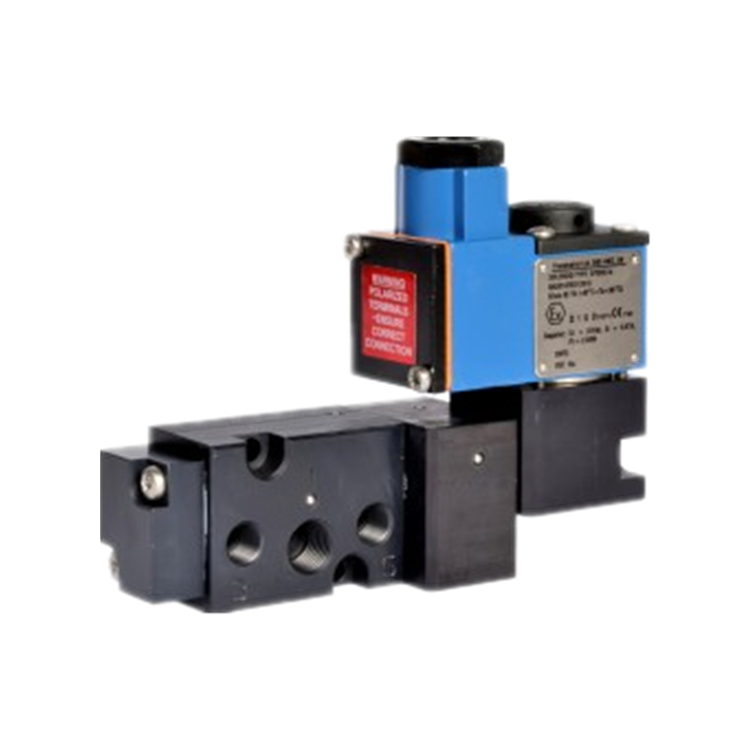

C15系列電磁閥設計用于直接安裝到符合“NAMUR”標準固定尺寸的 1/4 轉氣動閥門執行器上。

• 可互換的 CNOMO 接口線圈單元，包括各種危險區域選項
• 集成排氣彈簧 (ETS) 功能在 3/2 位置
• 頂面空氣連接
• 1/4”BSP 主空氣連接和 1/8”BSP 排氣口，也可用于 NPT 端口
• 單螺旋彈簧復位功能或雙螺旋保持功能
• 標配先導排氣防塵蓋
• 閥門配有轉換板，可以快速輕松地將閥門從 3/2 功能轉換為 5/2 功能，用于彈簧復位和雙作用執行器
• SIL 2 能力（斷電跳閘@HFT=0） SIL 3 能力（斷電跳閘@HFT=1）在3/2 模式下使用

材料規格

• 主體和端蓋：黑色陽極氧化鋁（Dural）
• 閥芯：硬質陽極氧化鋁 PTFE 浸漬
• 噴頭：黃銅
• 墊片：玻璃填充乙縮醛
• 密封件：丁腈橡膠（可提供替代密封件）
• 安裝螺絲：不銹鋼
• 更換板：尼龍 66 30% 玻璃填充
• 墊片：丁腈橡膠

閥門規格

• 進水口連接尺寸：1/4” BSP
• 排氣口連接尺寸：1/8” BSP
• 工作壓力：3 to 10 bar
• CV系數：0.7
• 流量（在 6 bar 時，1 bar 壓降）：675 l/min
• max環境溫度：+80 °C
• min工作溫度：-20 °C
