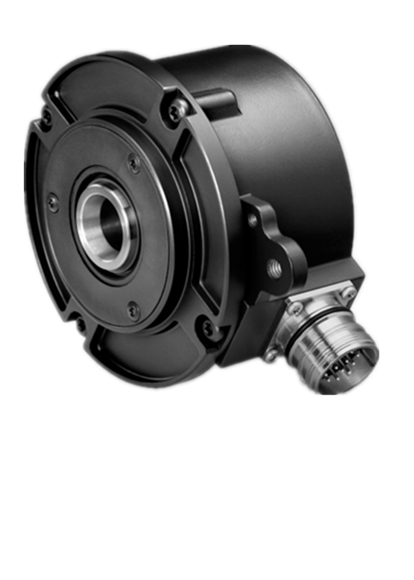

產品介紹
堅固的結構，兩端帶有軸承
光學傳感方法
輸出級HTL帶電源線路
TTL輸出驅動器，電纜長度可達500米
工作溫度高達+ 100°C
混合軸承可延長使用壽命
中空軸直徑12至16mm或錐形軸直徑17mm
防止感應軸電流，破壞性電壓高達2.5 kV
后延伸軸可選
金屬體配合連接器或電纜連接（可選），徑向或軸向
溫度范圍高達+ 100°C（不適用于潛在爆炸性環境）
適用于某些潛在爆炸性環境
具有電源驅動器的邏輯電平HTL-或邏輯電平TTL（RS-422），電源電壓+5 V或+9...+ 26 V（帶內部穩壓器的R型）
規格參數
電壓供應：9...30VDC，5 VDC±5％
無負載消耗：≤100mA
每轉脈沖：300...5000
相移：90°±20°
工作周期：40...60％
參考信號：零脈沖，寬度90°
傳感方法：光纖
輸出頻率：≤120kHz，≤300kHz（根據要求）
輸出信號：K1，K2，K0 +倒置
輸出階段：HTL-P（電源線驅動器），TTL/ RS422
保護DIN EN60529：IP 56
運行速度：≤10000轉/分鐘（機械）
工作扭矩：典型值6Ncm
材料
外殼：鋁壓鑄
軸：不銹鋼
工作溫度：-30...+100°C
-25...+100°C（每轉> 3072個脈沖）
連接：法蘭連接器M23,12針
重量：約700 g
