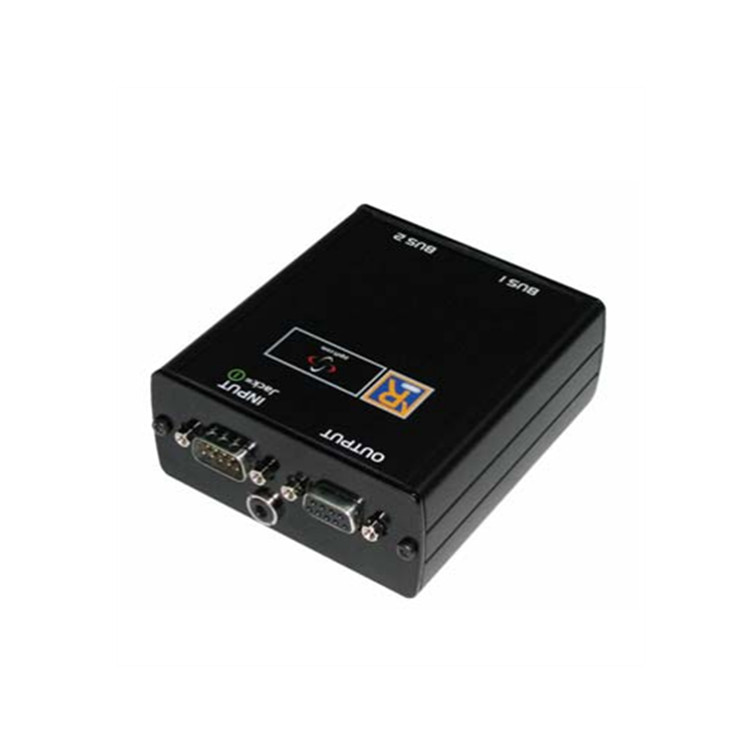

R-netIOM是一個通用模塊，可用作任何R-net系統中的輸入設備接口或輸出設備。通常，如果用作輸入模塊，IOM將與R-net JSM一起使用。輸入連接器連接到行業標準TRACE協議，可編程接受開關或比例信號，使IOM成為開關頭控制器或迷你操縱桿的理想接口。還包括插孔插座，用于連接開/關開關，例如TASH Buddy按鈕。輸出連接器還連接到TRACE協議，并提供現有PGDT ACM或其他制造商提供的ECU的所有功能。輸出可編程為四方向控制和對角線控制。還有與操縱桿模塊上的其他按鈕/控件相對應的輸出引腳，這意味著可以模擬完整PC鼠標控制等功能。

• 多個IOM可以連接到任何R-net系統。
• 一個IOM可用于支持環境控制模塊（輸出），同時可以使用單獨的IOM來控制頭陣列或迷你操縱桿（輸入）。
• 所有輸出引腳均為隔離繼電器類型，靠近公共引腳。

產地：英國

引腳：9路D型（輸入）

操縱桿的功率：1.8KΩ

IOM輸入電阻：100KΩ至0V

電壓擺幅：標稱1.2V

針腳7和9：- 12V 100mA

針腳8：操縱桿接地

針腳1,2,3和4：方向

低信號：<0.7V

高信號：> 1.4V

阻抗：132KΩ至3V

針腳6：第五個開關

低信號<0.7V

高信號> 1.4V

阻抗：100KΩ至5V
