產品介紹

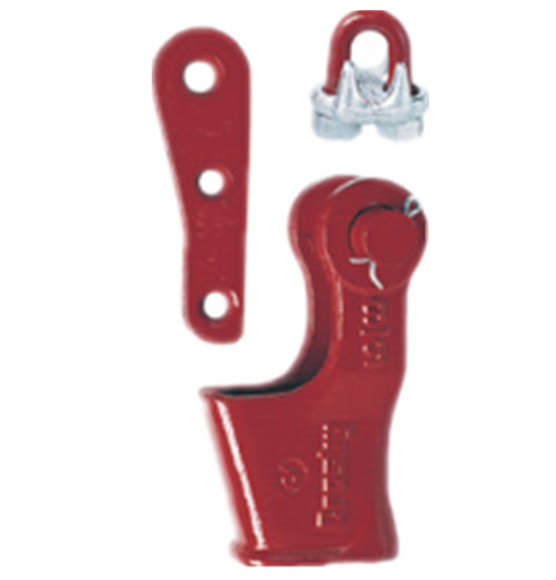

根據XXI鋼絲繩的目錄強度，楔形插座端接的效率等級為80％。達到或超過ASME B30.26的所有要求，包括標識，延展性，設計系數，證明載荷和溫度要求。重要的是，這些插座滿足其他關鍵性能要求，包括疲勞壽命，沖擊性能和材料可追溯性，籃筐為鑄鋼，并經過單獨的磁粉檢查。銷釘直徑和鉗口開口允許楔形和承窩與閉合型鍛配合使用。將鋼絲繩的尾部或“死端”固定在楔塊上，從而消除楔塊的損失或“打孔”。無需額外的繩索，并且易于安裝。
楔塊消除了由于疲勞造成的尾巴折斷的可能。由夾子的底部和楔子固定的尾巴保持未變形。
結合了Crosby的一些功能，這些功能鑄入了楔子。
規格參數
|
鋼絲繩直徑 in mm |
S-421 托斯克號 |
重量 （Ib） |
僅楔形 |
重量每只 （Ib） |
標準螺栓，螺母和開口總成 |
重量 （Ib） |
|
|
3/8 |
9-10 |
1035000 |
3.30 |
1035555 |
0.50 |
2038971 |
0.38 |
|
1/2 |
11-13 |
1035009 |
6.10 |
1035564 |
1.05 |
2038972 |
0.69 |
|
5/8 |
14-16 |
1035018 |
10.5 |
1035573 |
1.79 |
2038974 |
1.15 |
|
3/4 |
18-19 |
1035027 |
16.4 |
1035582 |
2.60 |
2038976 |
1.91 |
|
7/8 |
20-22 |
1035036 |
24.8 |
1035591 |
4.00 |
2038978 |
3.23 |
|
1 |
24-26 |
1035045 |
35.5 |
1035600 |
5.37 |
2038980 |
5.40 |
|
1-1/8 |
28 |
1035054 |
48.8 |
1035609 |
7.30 |
2038982 |
7.50 |
|
1-1/4 |
30-32 |
1035063 |
71.5 |
1035618 |
10.60 |
2038984 |
10.34 |
