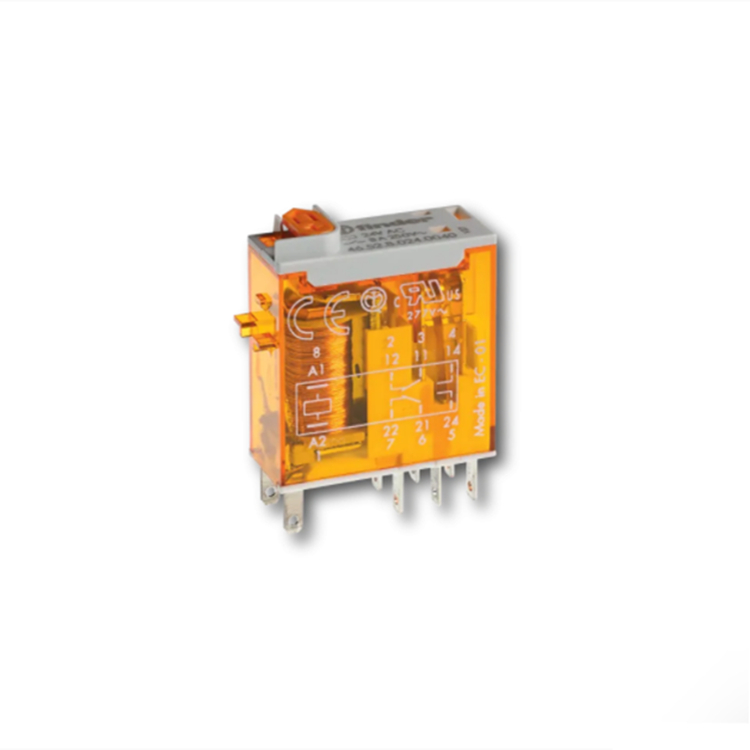

46.52微型工業繼電器是一種用于插座安裝或通過 Faston 連接器直接連接的工業功率繼電器。2 轉換 8 A 和插入式/焊接端子。

• 交流或直流線圈
• 提供：可鎖定測試按鈕、機械指示器和 LED
• 8 mm, 6 kV (1.2/50 μs)線圈和觸點之間的絕緣
• 無鎘觸點
• 與用于印刷電路板、焊接或 35 毫米導軌 (EN 60715) 安裝的 97 系列插座一起使用帶推入式、彈簧式或無螺絲端子
• 與 99 系列線圈指示和 EMC 抑制模塊以及 86.30 型定時器模塊一起使用
• 用于替代安裝布置的適配器

連接規格：

• 連接配置：2 CO（DPDT）
• 額定電流/max峰值電流a：8/15
• 額定電壓/max開關電壓v AC：250/440
• 額定負載AC1 VA：2000
• 額定負載AC15（230 V AC）VA：350
• 單相電機等級（230 V AC）KW：0.37
• 破裂能力DC1：30/110/220 V A：6/0.5/0.15
• min開關負載MW（v/ma）：300（5/5）
• 標準接觸材料：AGNI

線圈規格：

• 標稱電壓（UN）V AC（50/60 Hz）：12-24-48-110-120-230-230-240

V DC：12-24-48-110-125

• 額定功率VA/W：1.2/0.5
• 操作范圍AC：（0.8…1.1）U_N

DC：（0.73…1.1）U_N

• 保持電壓AC / DC：0.8U_N/ 0.4 U_N

技術數據：

• 機械壽命AC/DC循環：10·10⁶
• 額定負載AC1循環的電壽命：100·10³
• 操作/發布時間：10/3
• 線圈和觸點（1.2/50μs）KV之間的絕緣材料：6（8 mm）
• 開放式接觸之間的介電強度v AC：1000
• 環境溫度范圍°C：–40…+70
• 環境保護：RT II
