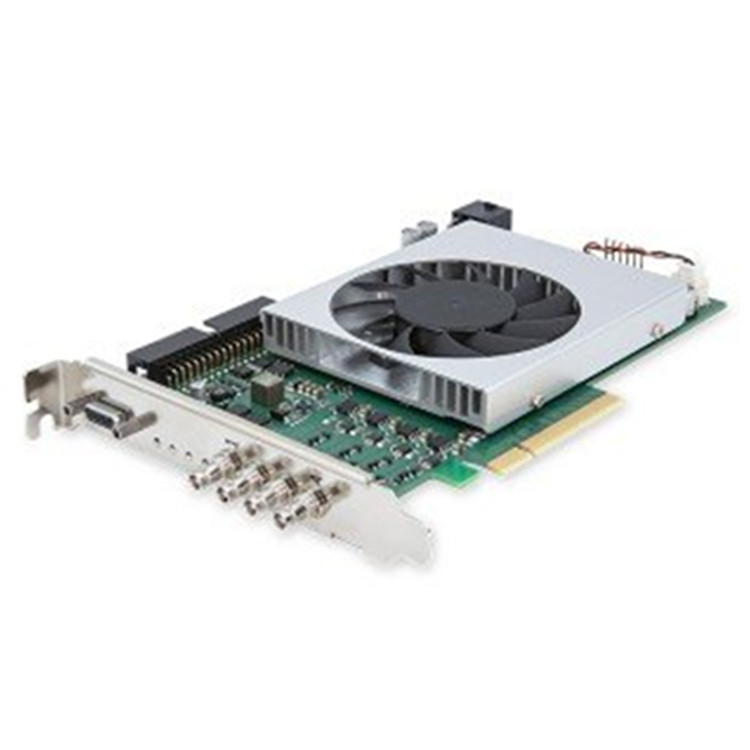

imaWorx CXP-12 Quad是一種PCIe圖像處理設備，允許多至四個CoaxPress標準化相機的全帶寬連接。imaWorx CXP-12 Quad專注于高達4 x CoaXPress攝像頭的高速圖像采集，并通過DMA7200技術提供對機器視覺應用的訪問。支持更快的CoaXPress攝像頭。

• 易于使用的配置軟件
• 高性能的圖像采集
• 工業多設備、多攝像頭支持DMA7200/高達7.2 GB/s PCIe數據帶寬（PCIe x8 Gen3）可熱插拔
• 廣泛支持第三方軟件接口
• 多種應用和行業用途
• 靈活和可擴展的型號系列
• CoaXPress供電

處理器：Xilinx Ultrascale+KU3P

板載內存：1,5 GB DDR4-RAM

I/O模塊接口（觸發和同步）：觸發器/GPIO-IF（光電觸發器，TTL觸發器）

標準：CoaXPress 2.0/2.1

接口：CXP-12

配置：CXP-12；max.4個攝像頭

連接器：4 x Micro BNC/HD-BNC

電源輸出：每個CXP連接器17W/24V DC穩壓電源

攝像機支持：區域掃描攝像機、線掃描攝像機

傳感器類型：灰度傳感器、CFA傳感器（拜耳）、RGB傳感器

傳感器分辨率：32k*64k（區域掃描傳感器），16k（線掃描傳感器）

位深度：8-16位（灰度），24-48位（彩色）

數據帶寬：4 x 12.5 Gbit/s

數據帶寬（p.port；總計）：12.5 Gbps；50 Gbps

端口數量：4

測試環境：攝像機模擬器

PC總線接口：PCIe 3.1 x8

PC總線接口性能：7876 MB/s（理論值），6520 MB/s（典型值/max）

尺寸：PCIe標準高度，半長卡：167.64 mm長x 111.15 mm高

重量（典型值）：274 g

功耗/電源類型：13,4W@12V，不包括攝像頭和I/O電源輸出

工作溫度：0-50°C（32°F-122°F）

儲存溫度：-50-80°C（-58°F-176°F）

相對濕度（操作、儲存）：5%-90%非冷凝（操作），0%-95%（儲存）

MTBF：48.440小時

符合：KC、WEEE、REACH、RoHS、CE A級、FCC B級
