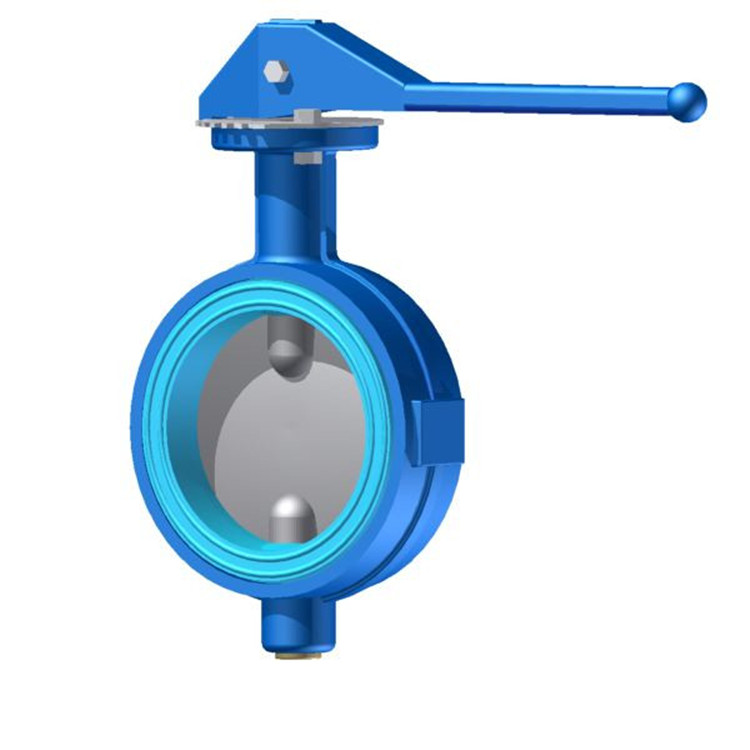

SL蝶閥在兩個流動方向上都是液體和氣體密封的。通過關閉閥門，閥瓣自動壓入正確位置。閥座體中的支撐環使閥門密封，也可通過真空使用，適用于高流量。根據標準EN 12266-1:2012對每個閥門進行氣密性測試。（1.5 x關閉壓力）。

由于閥座的密封材料硫化在支撐環上（而不是閥體上），因此閥座體很容易更換為新的。松開閥桿、閥瓣和密封不需要任何專用工具。當閥門安裝在法蘭之間時，不需要單獨密封。閥座體對法蘭起密封作用。根據IS05211，SL蝶閥配有執行機構安裝法蘭。這使得執行器的安裝和松開變得容易。松開時，閥門可能會留在管道中。

• 對夾式
• 安裝在PN 16或10法蘭之間
• 全端口結構
• 氣密和真空密封
• 多種材料可供選擇
• 可互換閥座體充當閥桿密封、閥瓣、閥座和法蘭墊片
• 僅限閥盤和閥座潤濕部件

1.EN ISO 5211安裝法蘭

2.軸承

3.防吹閥桿

4.方頭連接

5.一體式閥體

6.球形閥瓣

7.可互換閥座

8.支撐環

9.O形圈

10.插頭

限位開關（機械或感應）

電磁閥

氣動或電動氣動定位器

閥桿延伸

工作壓力max.：

–DN 40–600 16 bar

–DN 700–1200 10 bar

允許關閉壓力max.：

–DN 40–600 10 bar

–DN 700–1200 6 bar

符合EN 558的全端面尺寸

根據EN 12266-1進行壓力測試

蝶閥：DN 100

閥體：GJL-200

閥盤：CF8M/EN 1.4408

閥座：聚氨酯

閥桿：鑄鐵
