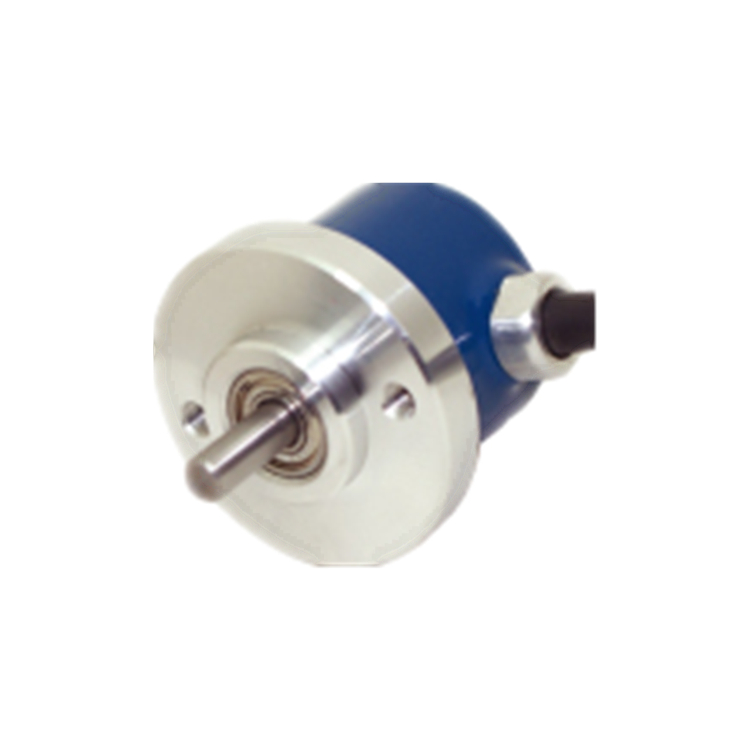

HID24K是一款高品質的增量編碼器。

• max 512 PPR
• 與變頻器一起使用時，高度抗干擾
• 防護等級IP 54
• 尺寸小、經濟耐用的編碼器
• max機械和電氣安全
• 高噪聲抗擾度
• 帶控制輸出
• 可執行的環境
• 夾緊法蘭
• 帶軸φ4mm
• 工業標準編碼器

電氣數據：

• 分辨率：100、200、250、256、500、512 PPR
• 電源電壓：DC5V、DC10…30V
• 電流：互補：150mA
• 消耗：電壓/開路集電極：60mA
• 輸出頻率：100KHz
• 負載電流：

-互補：20mA

-電壓/集電極開路：30mA

• 高電平信號：VccX70%
• 低電平信號：0.5V
• 上升/下降時間t_r/t_t：

-互補：100ns

-電壓/開路集電極：1us

機械數據：

• max轉速：5000r/min
• 軸向軸載荷：10N
• 徑向軸載荷：5N
• 重量：40g（無電纜）
• 啟動扭矩（25℃）：5X10^-3N.m
• 軸承壽命：10⁹RPM
• 防護等級：IP54
• 材料：軸承：不銹鋼
• 外殼：鑄鋁
• 主體：鋁合金
• 連接：電纜徑向

環境數據：

• 工作溫度：-10℃…70℃
• 儲存溫度：-20℃…80℃
• 濕度：98%RH
• 沖擊：1000m/s²，6ms
• 振動：100m/s²，10…200Hz
