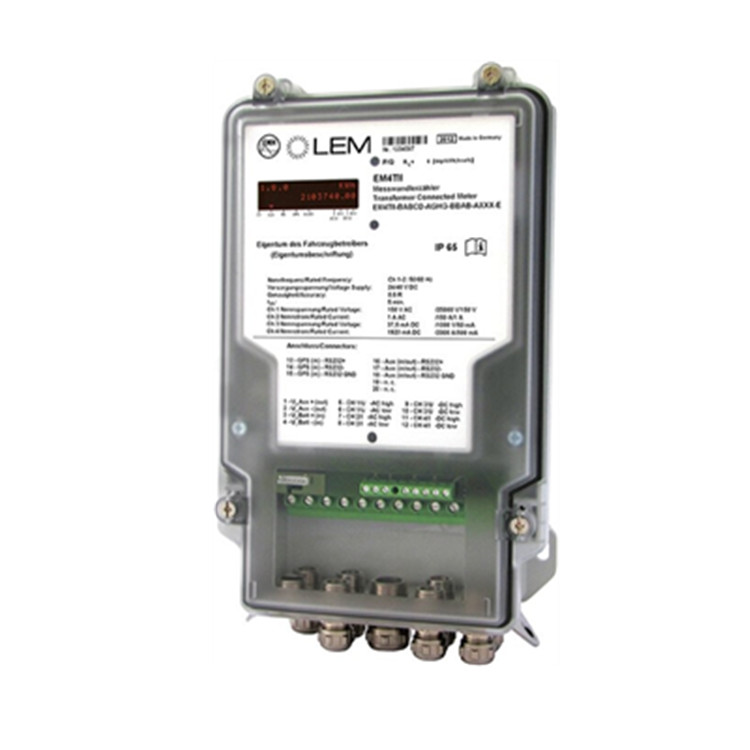

LEM已經升級了第二代通用電能表，用于電力牽引單元，并授權計費：EM4T II系列。在其基本單相版本中，EM4T II電能表可用于所有現有鐵路網絡（600V至3000V DC、15kV/16,7Hz和25kV/50Hz AC）。它是一種能夠測量交流和直流電流的多網絡電表，因此可用于跨境交通。

EM4T II+符合EN 50463-x:2017和EN 50155計量和車載使用標準的要求。EM4TII符合EN 50463-x:2012標準，可用于正在進行的項目和維修。輸入變量（電流和電壓）通過差分輸入連接到EM4T II系列測量電路，該差分輸入設計用于連接市場上現有的所有電流和電壓傳感器/變壓器。能量值被收集并存儲在負載曲線（CEBD數據）中。測量數據記錄包含日期、時間、事件（如網絡變化、車次、頻率等）等詳細信息。EM4T II的精度等級為0,5R。

• 根據EN 50463-2，精度<0.5R
• 可與電源一起使用（標稱24V和110V DC）
• 4個輸入通道，用于測量任何現有牽引網絡的交流和直流信號（600V DC至3kV DC、15kV AC 16,7Hz、25kV AC 50Hz）
• 根據EN 50463-x:EM4TII 2012/EM4TII+2017進行數據記錄
• 消耗和再生有功和無功能量的測量
• 存儲負載配置文件的時間范圍為1到15分鐘
• RS232、RS422或RS485型數據通信接口（通過調制解調器或本地（協議IEC 62056-21））
• GPS接收器輸入（可選）
• IP65

測量輸入通道：

4個電流隔離輸入，用于連接U型和I型傳感器（用于AC、DC或ACDC），或

用于連接一個U型傳感器（DC），max.三個I型傳感器（DCDCDC）

額定輸入值范圍：

額定電壓（次級）

交流：70–300 V或17.9–100 mA

直流電：17.9–100 mA

額定電流（次級）

交流：50–2000 mA或5A

直流電：50–2000 mA

精度等級：0.5 R（根據EN 50463-2）。

如果額定輸入值超出這些限制或?qū)τ诙嘞到y(tǒng)電能表，等級精度可能更高（0,75R或1,0R）。

頻率：DC，16.7 Hz，50Hz和60 Hz

采樣間隔：4800 Hz

ADC分辨率：16位

精度：<20 ppm

顯示屏：LCD，自發光，字母高度約4 mm

防護等級：IP 65

電源電壓：24–48或72–110 V（根據EN 50155）

功耗（無調制解調器）3 W，涌入電流max.500 mA（無調制解調器電源）

連接：裝置內的接線板

尺寸：165 x 289 x 70毫米（寬x高x深）

重量：約1.5 kg
