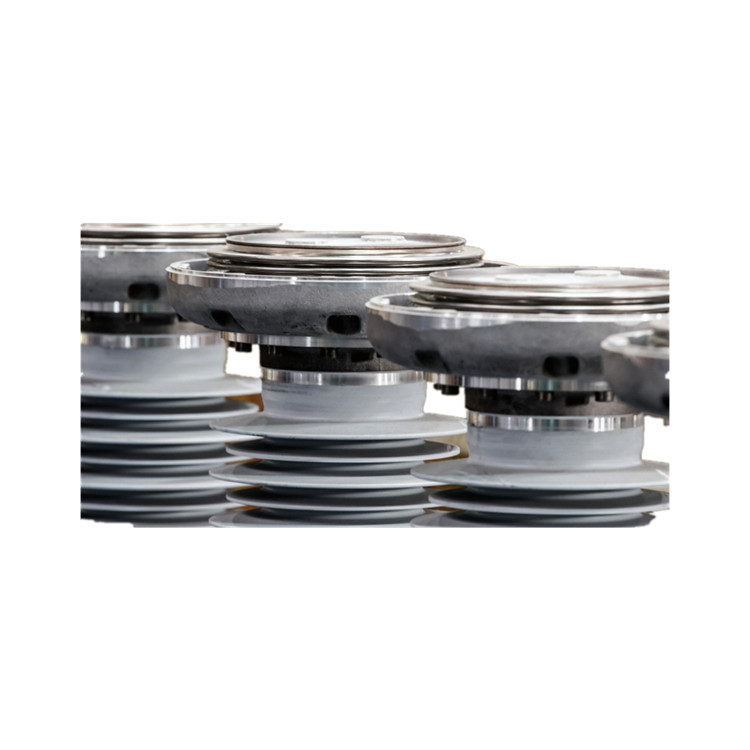

電容式電壓互感器用于將高輸電線路電壓（高達 1200kV）轉換為標準化的低且易于測量的值，用于高壓系統的計量、保護和控制。因此，對準確可靠的電壓轉換的需求是不可少的。

Trench 電容式電壓互感器的可靠性和安全性基于 50 多年來在各種環境條件下運行的裝置的創新。電容式電壓互感器還可確保高壓和低壓測量設備之間的適當電氣絕緣，并可提供用于 PLC 傳輸和電能質量測量的附件。

• 提供 72 至 1200 kV 的完整產品組合
• 滿足所有 IEC 和 ANSI 計量和保護等級
• 額定初級電壓高達 1200 kV
• 額定次級電壓：100 V、100:1/3 V、100:3 V、110 V、110:1/3 V、110:3 V、……
• 適用于高頻耦合；可以直接在 CVI 的頂部修復線陷阱
• 還可以進行特殊測試以滿足特定客戶的要求。
• 還提供電能質量測量選項。
• 瞬態響應的高保真度和鐵磁共振振蕩的快速阻尼。
• 在所有使用條件下始終保持準確度。

• 設備max電壓（Um）：72.5 kV（r.m.s）
• 額定電容（范圍）：8000-12000pF
• 堆疊單元數：1
• 額定工頻耐受電壓：140kV（r.m.s）
• 額定雷電沖擊耐受電壓：325kV（峰值）
• 弧距：750mm
• min標稱爬電比：1815mm
• 總重：195KG
• 油重：34KG
• B-底座固定（N°4個孔Ö22）：394 X 508
