產品介紹

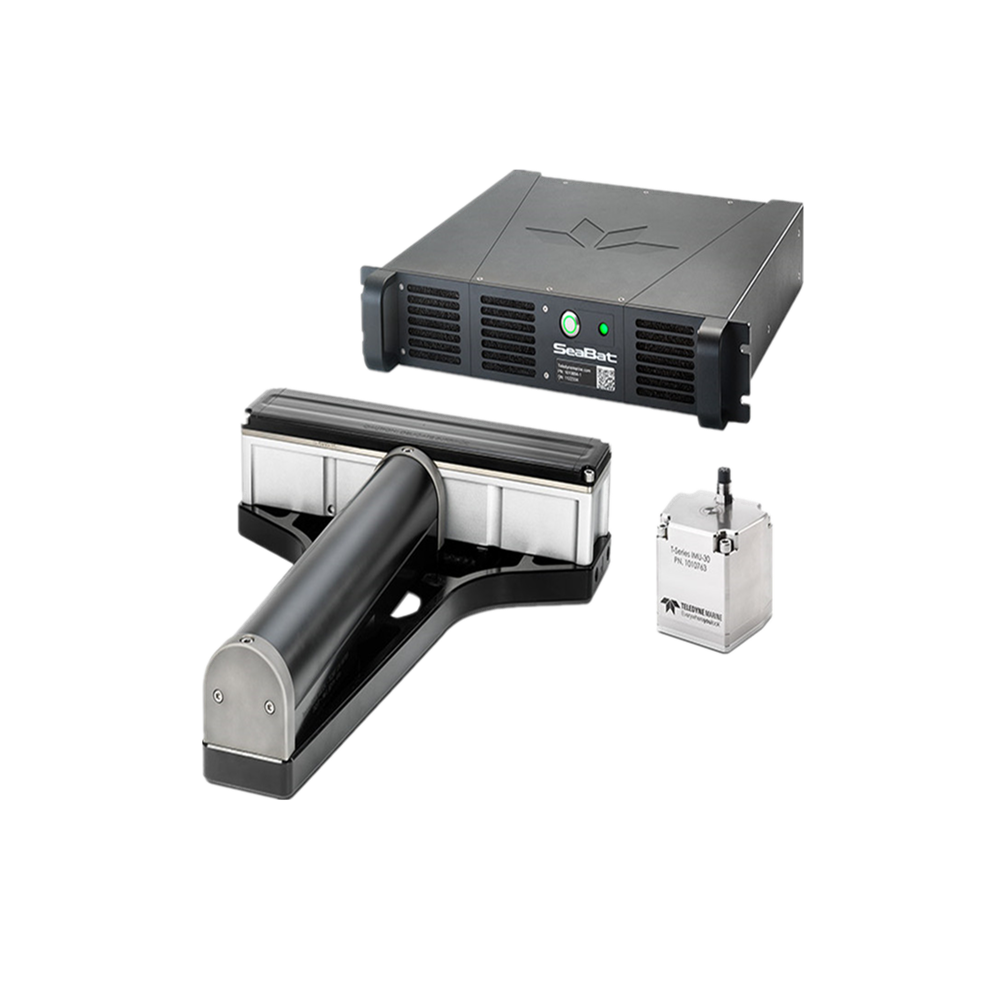

SeaBat T50 Extended Range是SeaBat T系列產品范圍的新成員，它是從頭開始設計的，可隨著您的業務發展而發展。SeaBat T50 Extended Range與非常緊湊的機架式聲納處理器（RSP）結合使用，可以以良好的分辨率生成干凈數據，從而提供更快的操作勘測并減少了處理時間。
具有150至420 kHz的全頻率靈活性，可以在非常淺的水域中進行高分辨率的測量，并且能夠在900m的水深范圍內運行。
設計用于在任何類型的測量船上快速移動，確保min的接口和小的空間要求–或可以安裝在海箱或提升系統中。
主要特征：
-一站式，完全靈活和完全集成的調查系統
-緊湊的系統可實現快速動員，min限度的接口和極小的空間需求。
-在淺水中具有高的分辨率，在深水中具有良好的測距性能。
-從150到420 kHz的全頻率敏捷性，允許從淺到深的連續運行。
-新的壓縮水塔數據大大減少了數據量，同時保留了必要的信息
規格參數
-輸入電壓：100-230VAC 50 / 60Hz
-傳感器電纜長度：25m（標準）可選：10m，50m或100m
-溫度（運行/存儲）：機架式聲納處理器：-5°C至+ 45°C / -30°C至+ 70°C
聲納濕端：-2°C至+ 36°C / -30°C至+ 70°C
-接收器（EM7218）
-高度[mm]：102.0
-寬度[mm]：460.0
-深度[mm]：90.7
-重量[kg /空氣]：8.2
-重量[kg /水]：3.9
-投影儀（TC2187）
-高度[mm]：86.6
-寬度[mm]：93.1
-深度[mm]：500
-重量[kg /空氣]：9.8
-體重[kg /水]：6.8
-機架式聲納處理器
-高度[mm]：88（2U）
-寬度[mm]：478 *
-深度[mm]：462
-重量[kg /空氣]：12.3-13.8
-重量[kg /水]：N / A
T50 Extended Range的聲學性能
400kHz
-跨軌接收器波束寬度1：0.5o
-沿軌波束寬度1：0.5o
-光束數：10-1024
-覆蓋范圍：10°-150°等距離，10°-165°等角度
-典型深度（CW2）：300m
-max深度（CW3）：350m
-典型深度（FM2）：350m
-max深度（FM3）：425m
200kHz
-跨軌接收器波束寬度1：1o
-沿軌波束寬度1：1o
-光束數：10-1024
-覆蓋范圍：10°-150°等距離，10°-165°等角度
-典型深度（CW2）：600m
-max深度（CW3）：750m
-典型深度（FM2）：650m
-max深度（FM3）：900m
150kHz
-跨軌接收器波束寬度1：1.5o
-沿軌波束寬度1：1.5o
-光束數：10-1024
-覆蓋范圍：10°-150°等距離，10°-165°等角度
-典型深度（CW2）：600m
-max深度（CW3）：750m
-典型深度（FM2）：650m
-max深度（FM3）：900m
-ping速度（取決于范圍）：max 50 pings / s
-脈沖長度（CW）：15 – 300µs
-脈沖長度（FM）：300µs – 10ms
-深度分辨率：6mm
-深度（聲納頭）：50m
