產品介紹
T20-S是SeaBat產品系列的新成員，該產品從頭設計，可以隨著您的業務發展而發展。
結合全新的海底聲納處理器，T20-S在完全集成在海底壓力容器中的聲納處理和數據存儲單元中提供了高質量的測量數據。較小的外形尺寸和減少的運行功率可延長電池供電的水下航行器的任務時間。內部數據存儲用于獨立的測量解決方案，并通過標準以太網進行接口以減少集成時間。
T20-S聲納頭組件
•200 / 400kHz
•堅固的鈦金屬外殼
•功耗更低，外形尺寸更小

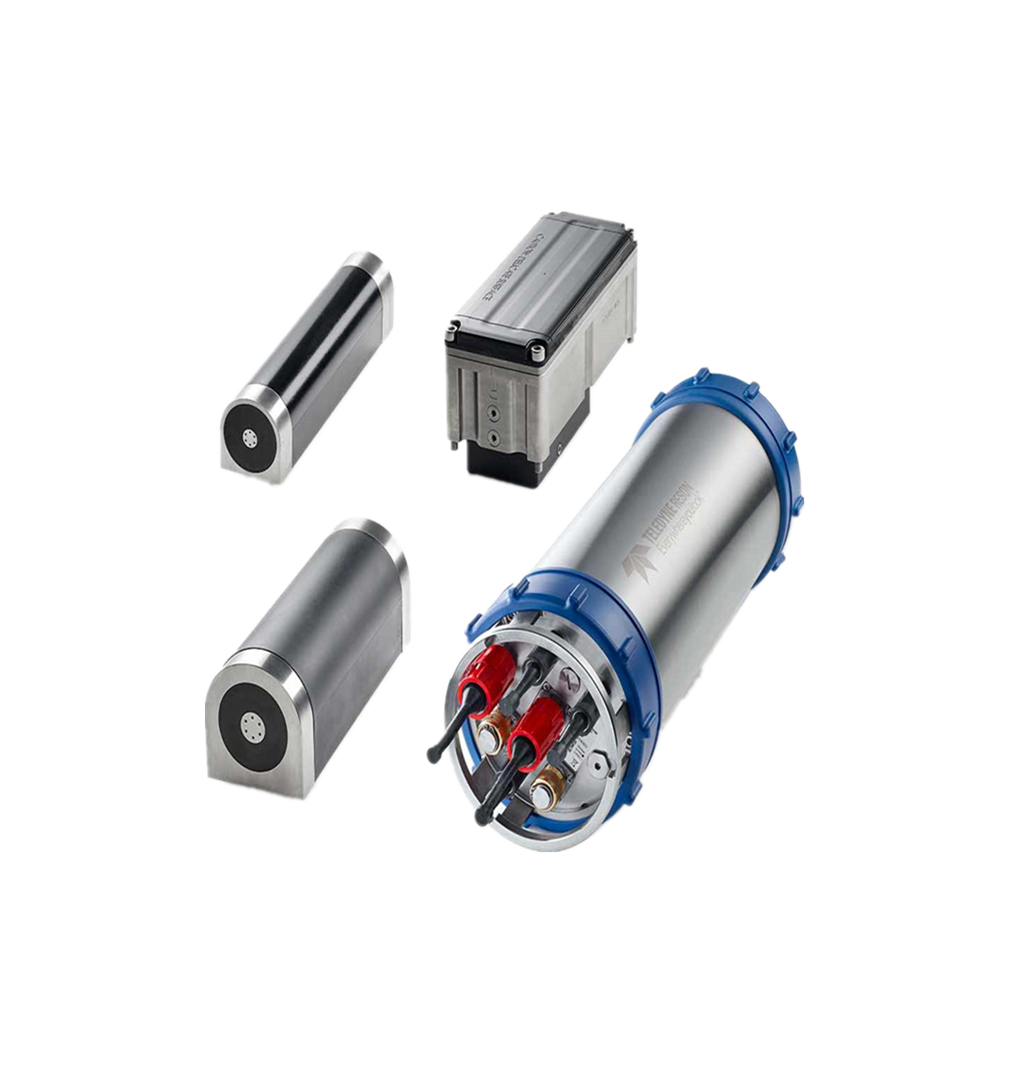

T20-S標準配置
•EM7219接收器陣列
•TC2160（400kHz）投影儀
•TC2163（200kHz）投影儀
•海底聲納處理器
•6000m鈦壓力外殼
•22-60V DC輸入
•濕線套件
•測量數據存儲0.5TByte約150小時，可選的2.0TByte約600小時。
選項：
•濕端支架（定制）
•運動和定位傳感器
•Teledyne RESON聲速探頭
•Teledyne RESON PDS2000調查軟件包
•Teledyne RESON服務水平協議
•可用，無壓力外殼
主要特征：
-跟蹤器–強大的自動化控制工具
-可選的光束密度–您定義完成工作所需的條件。將數據存儲速率降至min，僅滿足您的要求。
-多檢測-多次檢測可增強復雜特征和水柱目標的細節。
規格參數
T20聲學性能
SeaBat T20-S深
聲納工作頻率
•400kHz
-跨軌接收器波束寬度（標稱值1）：1°（中心）
-沿行光束寬度（標稱值1）：1°
-光束數：min 10，max 1024
-覆蓋范圍：遠等值140°（等角度165°）
-典型范圍（CW）2：0.5-150m
-max射程（CW）3：225m
-典型范圍（FM）2：0.5-180m
-max范圍（FM）3：300m
-ping速度（取決于范圍）：max 50 pings / s
-脈沖長度：15-300µs（CW）300µs – 20ms（FM）
-深度分辨率：6mm
-深度等級：6000m
•200kHz
-跨軌接收器波束寬度（標稱值1）：2°（中心）
-沿行光束寬度（標稱值1）：2°
-光束數：min 10，max 1024
-覆蓋范圍：遠等值140°（等角度165°）
-典型范圍（CW）2：300m
-max射程（CW）3：400m
-典型范圍（FM）2：450m
-max射程（FM）3：575m
-ping速度（取決于范圍）：max 50 pings / s
-脈沖長度：15-300µs（CW）300µs – 20ms（FM）
-深度分辨率：6mm
-深度等級：6000m
SeaBat T20-S淺
•190-420kHz
-跨軌接收器波束寬度（標稱值1）：1°@ 400kHz，2°@ 200Khz
-沿行光束寬度（標稱值1）：1°@ 400kHz，2°@ 200Khz
-光束數：min 10，max 1024
-覆蓋范圍：遠等值140°（等角度165°）
-典型范圍（CW）2：0.5-150m@400kHz，300m @ 200kHz
-max范圍（CW）3：225m @ 400kHz，400m @ 200kHz
-典型范圍（FM）2：0.5-180m@400kHz，450m @ 200kHz
-max范圍（FM）3：300m @ 400kHz，575m @ 200kHz
-ping速度（取決于范圍）：max 50 pings / s
-脈沖長度：15-300µs（CW）300µs – 20ms（FM）
-深度分辨率：6mm
-深度：400m
T20-S系統規格：
•輸入電壓：22-60V DC
•功率（約）：平均110W。峰值370W
•傳感器電纜長度：3m
•溫度（操作/存儲）海底聲納處理器：-2°C至+ 36°C / -30°C至+ 70°C
聲納濕端：-2°C至+ 36°C / -30°C至+ 70°C
•T20接收（EM7219）
-高度[mm]：102.0
-寬度[mm]：254.0
-深度[mm]：123.0
-重量[kg /空氣]：5.0
-體重[kg /水]：4.2
•T20 Tx 400kHz（TC2160）
-高度[mm]：77.0
-寬度[mm]：62.0
-深度[mm]：285
-重量[kg /空氣]：2.75
-重量[kg /水]：1.7
•T20發射200kHz（TC2163）
-高度[mm]：115
-寬度[mm]：100
-深度[mm]：280
-重量[kg /空氣]：7.5
-體重[kg /水]：5.0
•海底聲納處理器（帶壓力外殼）
-高度[mm]：538
-寬度[mm]：174
-深度[mm]：不適用
-重量[kg /空氣]：24.4
-重量[kg /水]：12.0
