當壓縮空氣從管咀進入氣動執行器時，氣體推動雙活塞向兩端(缸蓋端)直線運動，活塞上的齒條帶動旋轉軸上的齒輪逆時針?lè)较蜣D(zhuǎn)動90度，閥門即被打開。此時氣動執行閥兩端的氣體隨另一管咀排出。反之，當壓縮空氣進入氣動執行器的兩端時，氣體推動雙塞向中間直線運動，活塞上的齒條帶動旋轉軸上的齒輪順時針?lè)较蜣D(zhuǎn)動90度，閥門即被關閉，此時氣動執行器中間的氣體從管咀排出。

• 有正、反作用功能
• 移動速度大，輸出力與操作壓力有關
• 可靠性高，但氣源中斷后閥門不能保持(加保位閥后可以保持)
• 輸出功率較大
• 具有防爆功能

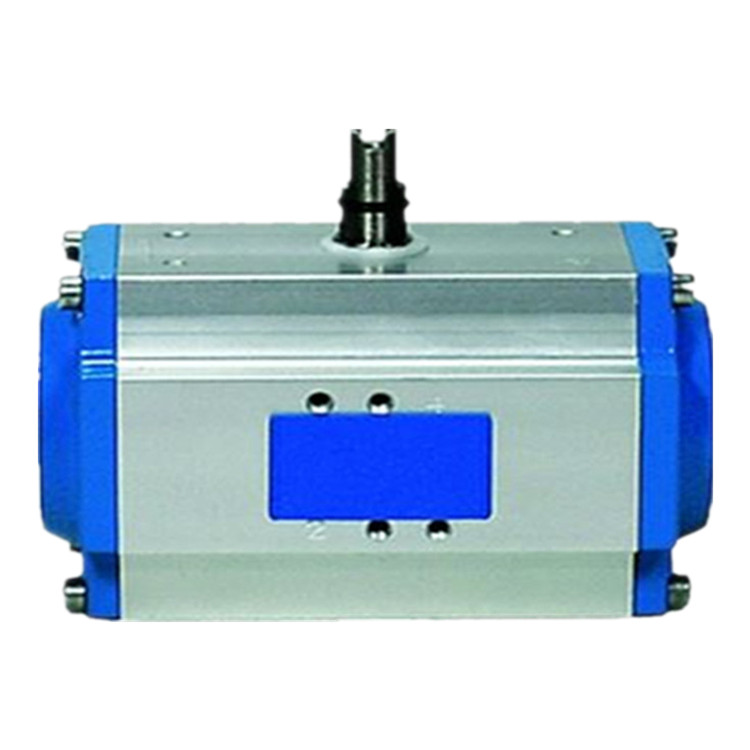

• 型號：GTX
• 扭矩：2900Nm
• 法蘭：F07/F10
• 標準角度：旋轉90°，120°，180°和240°
• 行程調整：90°位置，-5°到+5°
• 空氣壓力：2…10bar
• 產地：意大利

-材料

• 主體：陽極氧化鋁ASTM6063，UNI10681，根據要求提供其他版本
• 端蓋：鋁UNI EN1706，EN AC-46100，環氧涂層
• 活塞：鋁UNI5076
• 齒輪：鍍鎳鋼AISI SAE11L37 - ASTM B656，不銹鋼可選
• 密封件：丁腈橡膠，氟橡膠或硅可選擇

-溫度范圍：

• 標準：-50°C至+70°C（NBR）
• 特殊規格：-15°C至+160°C（氟橡膠）或-30°C至+200°（硅膠）
