壓電執行器是準確定位和運動控制應用的理想選擇。固態彎曲為定位應用提供平滑、無摩擦和無齒隙的運動。不需要潤滑。不產生顆粒。

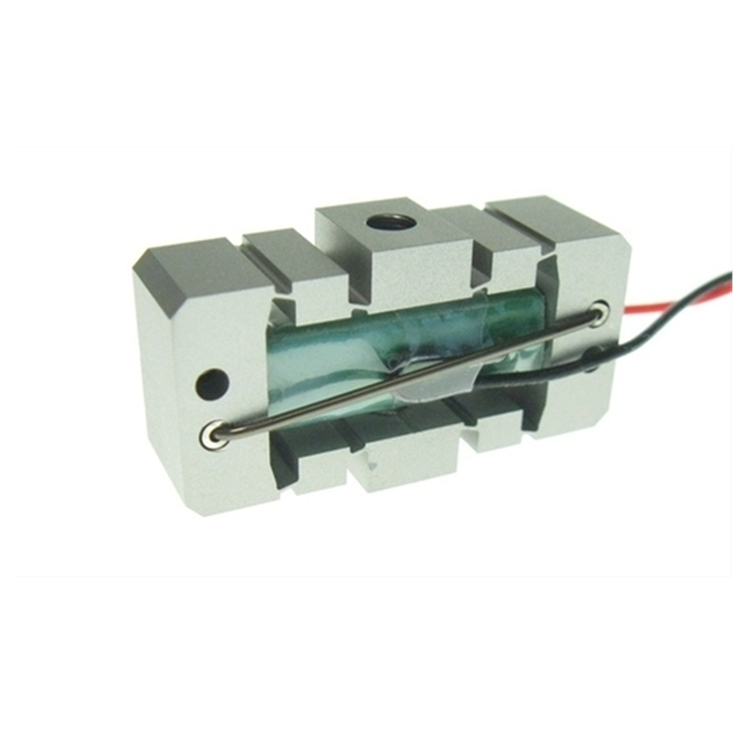

DSM的FPA是一種可用于動態和靜態應用的彎曲導向壓電執行器器。自定義安裝條件可以集成到設計中。“E”型執行機構通電時會膨脹。

• 彎曲張力壓電執行器（FPA）是機械放大壓電致動器的配置。DSM的彎曲框架采用精心設計的彎曲和預加載帶，從而將壓電能轉化為輸出功。放大彎曲框架是一種固態機構，這意味著設備內沒有傳統的樞軸。彎曲部分，也被稱為活動鉸鏈，可以在限制機構間隙的同時進行旋轉。
• FPA幾何結構由兩個實心端蓋之間的預加載帶壓縮的中心壓電堆組成。運動彎曲將端蓋連接到彎曲張緊臂和輸出塊。DSM既提供了擴展的能量，也提供了收縮的能量。當壓電元件通電時，輸出塊向框架中心膨脹或收縮。
• FPA幾何結構可用于單臂或雙臂結構，以提供額外的輸出制導穩定性。在雙臂結構中，額外的一組臂降低了輸出塊旋轉的可能性。DSM的FPA系列提供了廣泛的開環位移、剛度、阻塞力和諧振頻率選擇。
• DSM執行器中的預加載帶特別增強了致動器承載壓縮和拉伸載荷的能力。預加載水平經過精心設計，以限制在允許的操作條件下端蓋與壓電堆分離的可能性。如果負載有可能使端蓋遠離壓電堆（例如，當FPA在其設計行程的方向上而不是相反的方向上“過載”時），則預加載使壓電堆與致動器框架保持接觸。當應用需要在相同的行進方向上的顯著負載時，DSM可以定制具有附加預加載元件的執行器設計。
• 壓電執行器撓性框架可以由非磁性材料制成，用于高磁場應用。壓電執行器可用于低溫和真空應用。在節省重量至關重要的地方，可以采用復合框架材料。

集成位置傳感器

真空兼容性

自定義安裝孔

自定義電線長度和連接器

非磁性兼容性

產地：美國

運動方向：展開

標稱行程，0V至150V：68µm

標稱行程，-30V至150V：85µm

標稱剛度：2.5 N/µm

空載諧振頻率：1620 Hz

受阻力：170 N

電容：1.6 µF

材料：不銹鋼

質量：21 g

電氣接口：飛線

機械接口：中央單M3x0.5

高度：15 mm

寬度：28 mm

深度：10 mm
