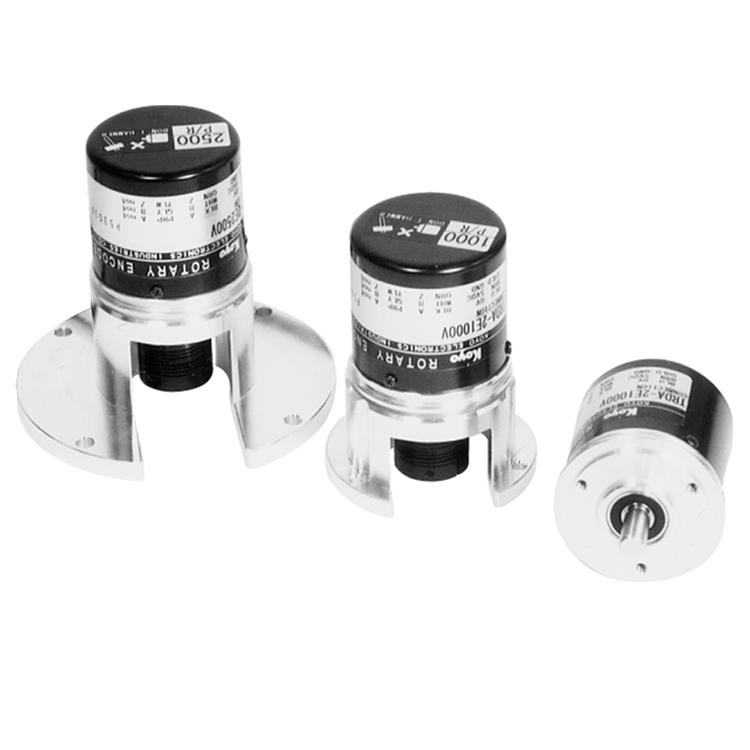

增量編碼器是一種測量運動和方向變化的機電設備。增量旋轉編碼器基于每次旋轉的特定脈沖數生成A/B數字輸出信號。通過這種方式，軸的角運動被轉換為代碼（編碼），以確定其速度或相對位置。由于增量編碼器對位置變化提供近乎即時的反饋，因此它們通常用于需要高度準確測量和運動控制的應用，如機器人。

• 5“外徑/伺服安裝
• 2500 P/R，重型鋁壓鑄外殼NEMA12（IP-54）
• 200 KHz頻率響應
• A、 B，帶補碼的索引
• C型法蘭，可提供撓性聯軸器

產地：美國

每轉脈沖：高達2500

電源電壓：5Vdc（線路驅動器），5V~26Vdc（集電極開路）

輸出格式：指數正交中的對偶方波

輸出選項：TTL線路驅動器輸出26LS31（EIA:RS-422A）

開路集電極：輸出

電流消耗

TTL線路驅動器：max.50mA空載

開路集電極：max.50mA空載

頻率響應：200 KHz[A、B和索引]

電氣連接：3.3英尺屏蔽電纜

占空比：50±25%

相移：25±12.5%

索引信號寬度：100±50%

輸出電平（H）：≥2.5V（L）≤0.5V

上升和下降時間：≤1μs（當電纜長度為1m時）

絕緣電阻：≥50MΩ

軸直徑：.2497“/.2495”

軸向軸載荷：max.4.5磅（20N）

徑向：max.6.7磅（30N）

軸跳動：max..0016“TIR

25°C時的起動扭矩：max.0.01N•m

軸角加速度：max.1x104 rad/Sec²

慣性矩：0.6x10-6Kg•m²

額定轉速：5000RPM

工作溫度：-10~+70°C

儲存溫度：-25～+85°C

工作濕度35~85%無冷凝

重量：max.3.5盎司

機床

機器人

包裝

電梯控制

印刷設備

半導體加工

食品加工
