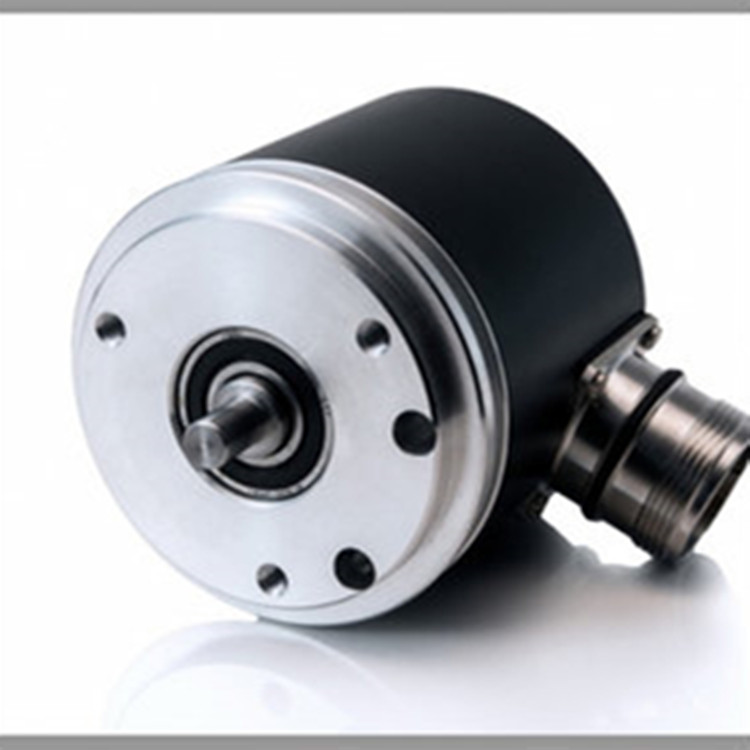

具有SSI輸出的M58型是一款具有光學技術和標準SSI（RS485）接口的重型旋轉編碼器，用于測量角度和距離的各種位置傳感應用。

它可作為分辨率高達21位（每轉2097152步）的單匝編碼器，或作為范圍為18位字/匝+40位匝的標準多匝編碼器。光學技術和磁性傳感器（用于計數圈數）使編碼器無齒輪。備用電池位于編碼器旁邊，即使電源中斷，也能確保真正的位置。

• 高達21位單圈分辨率
• 高達58位（18位/圈+40位圈）的無齒輪多圈分辨率
• 標準同步法蘭
• SSI接口標準（RS-485）-4 MHz時鐘頻率

電氣

• 時鐘頻率：62.5 kHz至4 MHz
• 數據輸出：根據RS 485的線路驅動器
• 工作頻率：max 4 MHz
• 精度：+/-30弧秒
• 電源電壓：+5 VDC±0.25 V
• 電流消耗：max 50mA
• 輸出代碼格式：格雷碼或自然二進制

機械

• 轉速：max 12000（機械）
• 密封防護：IP65（IP67可選）
• 濕度，相對濕度%，非冷凝：98
• max軸載荷：軸向10 N（2 lb）；徑向20牛（4磅）
• max重量，oz（g）：10.6（300）（無電纜）

環境

• 工作溫度：-10°C至+70°C（14°F至158°F）
• 儲存溫度：-30°C至+80°C（-22°F至176°F）
• 濕度：98%（非冷凝）
• 光源：LED
• max電纜長度：25m

運動類型：旋轉

用途等級：工業

產地：美國
