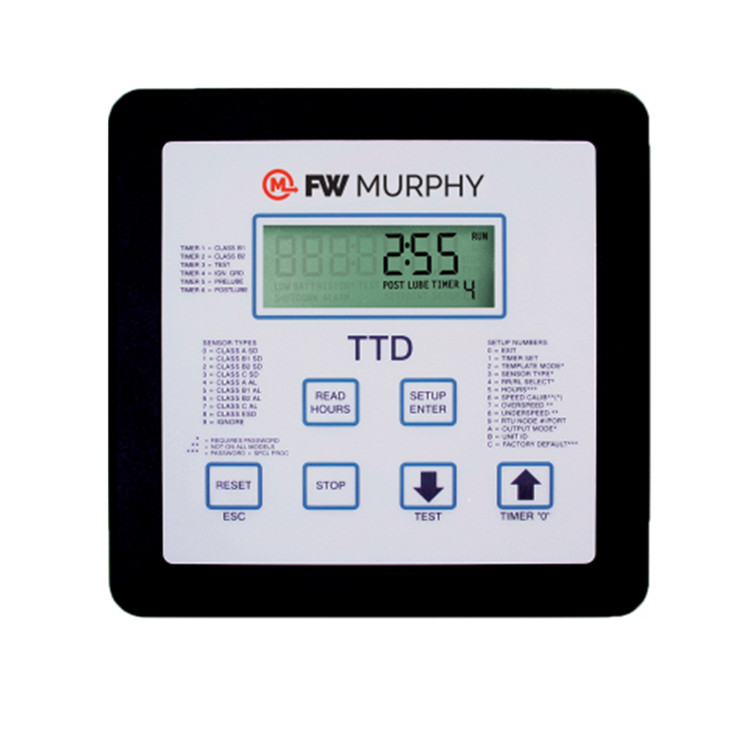

TTD產品是一種固態故障信號器和停機控制系統，旨在保護發動機、泵、壓縮機和相關設備。TTD型號接受來自常開和/或常閉傳感器的48個傳感器輸入。48個輸入中的每一個都可以配置為僅用于停機或報警。任何輸入都可以由兩個啟動運行定時器中的一個鎖定，或配置為C級、ESD或忽略。信號器提供燃油閥的關閉和延時后點火的接地。

• 完全可配置的故障信號器
• 發動機驅動泵和壓縮機的報警和停機控制系統
• 監視器48，用戶可配置，來自N.O.和/或N.C.傳感器的傳感器輸入
• 用戶可選擇的模板通過顯示鍵盤選擇現有報警器的配置，或通過基于windows的MConfig從計算機下載，從而簡化改造已安裝
• 直觀的顯示圖標可顯示狀態并有助于設置和操作，從而使操作和界面更加輕松
• 串行通信端口，可選擇波特率高達38400
• 通用電源由12/24VDC或CD點火供電（負極接地）
• CSA I級，1和2區，B、C和D組
• 一個顯示頭在所有配置中都是通用的，允許在現場維護更少的備件
• 直流電源、CD點火和電池內部電壓的內部監控

可選轉速表功能，帶超速和欠速保護，使用CD點火或磁性拾取器輸入。

可選預潤滑和后潤滑功能。

可選潤滑器無流量檢測，可用于max.4個接近開關。

產地：美國

PSU-2:10-32 VDC，10 W（max）；90-400 VDC CD點火，750 uA@100 VDC（max）

車載備用電源：鋰電池，1300毫安時6 VDC

數字輸入：48通道

傳感器類型：離散輸入，常開/常閉，非易燃

磁性拾波傳感器輸入：3.6-120 VAC，2-10 kHz

輸出

點火：0.4 A@400 VDC持續5秒

0.15 A@400 VDC連續工作

RLY：0.5 A@48 VDC連續工作

FV-：0.5 A@400 VDC（*）連續工作

ALR：0.5 A@48 VDC連續工作

AUX：0.5 A@48 VDC連續工作

顯示器類型：LCD，靜態，80段，帶LED背光的自定義文本

顯示器可視面積：~2.79 x 1英寸（71.04毫米x 25.4毫米）

顯示對比度：自動

顯示器背光：黃色（正常操作）；紅色（關閉）（背光只有在裝置由直流供電時才可用）

電壓電平監視器：監視和顯示直流電源、CD點火和內部電池的電壓電平

鍵盤：6個開關：脊形浮雕，金屬圓頂，觸覺 14盎司。跳閘力

外殼切口：5.50 x 5.50英寸（133毫米）

操作、儲存和可視溫度：-40°F-185°F（-40°C至85°C）

V轉速表精度：顯示讀數的±0.5%或±1 RPM，以較大者為準

可重置小時表范圍：0至99999小時。

不可重置小時表范圍：0至99999小時。

小時表精度：每年±1小時

通信端口：1

接口：RS485出廠配置；3線RS232或RS485現場可選

波特率/停止位選擇：9600、19.2K、38.4K†；N、 8,1；N、 8,2

協議：MODBUS RTU

連接：RS485有兩個螺絲端子連接器。RS232有兩個螺絲端子連接器。兩個端口都有一個通用的螺絲端子，標記為GND。
