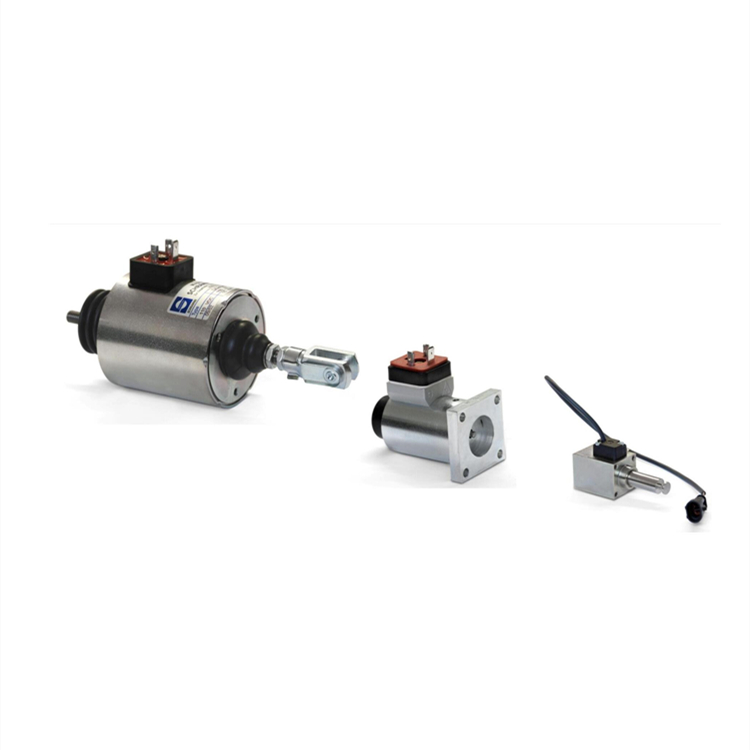

線性電磁鐵也被正確地稱為直流單電磁鐵。線性電磁鐵是一種通用電磁鐵，其銜鐵在電磁力的作用下從初始位置移動到位置。回位由外力實現。螺線管可設計用于拉力和推力。原則上，所有線性電磁鐵都是根據相同的機電基本原理工作的，即電能轉換為機械能。它由繞在裝有可移動金屬桿或銜鐵的空心圓柱管上的線圈組成。當電流流過線圈時，就會產生磁場，吸引金屬棒或銜鐵，使其沿直線方向移動。移動的幅度與電流強度成正比。

線性螺線管可用于拉力和推力。由于采用了軸承，其使用壽命非常長。其設計和設備具有廣泛的應用可能性。

可在一定范圍內變化的高保持力

可實現的開關數僅受拾取和釋放時間長度的限制

重量輕

可針對拉力和推力進行設計

提升電磁鐵通常具有快速的反應時間，因此適用于需要快速移動的應用

螺線管對溫度波動比較敏感

使用壽命長

產地：德國

起重力：可達 650 N

標稱電源電壓： U_N 24 VDC

相對占空比： 100%

絕緣等級： 根據 VDE0580 標準為 "H”

Max溫度：180 °C

防護等級： IP 00（符合 DIN 40050標準）

電氣連接：配備兩根約 200 毫米的導線

行程：3

Øa：20 ；b：35 ；Øc：7； Ødh9：10 ；e：1.5 ；e1：11 ；e2：14 ；f：1 ；g：M3 ；h：2.7 ；i：M2.5 ；TkØ：15 ；ØI：26 ；m：2.8 ；n：24

各種鎖定系統、夾緊系統（例如用于固定工件）、切割和切斷皮帶、軸的耦合、電氣開關的驅動、機器人技術、自動化、輸送技術、門鎖和門禁控制
