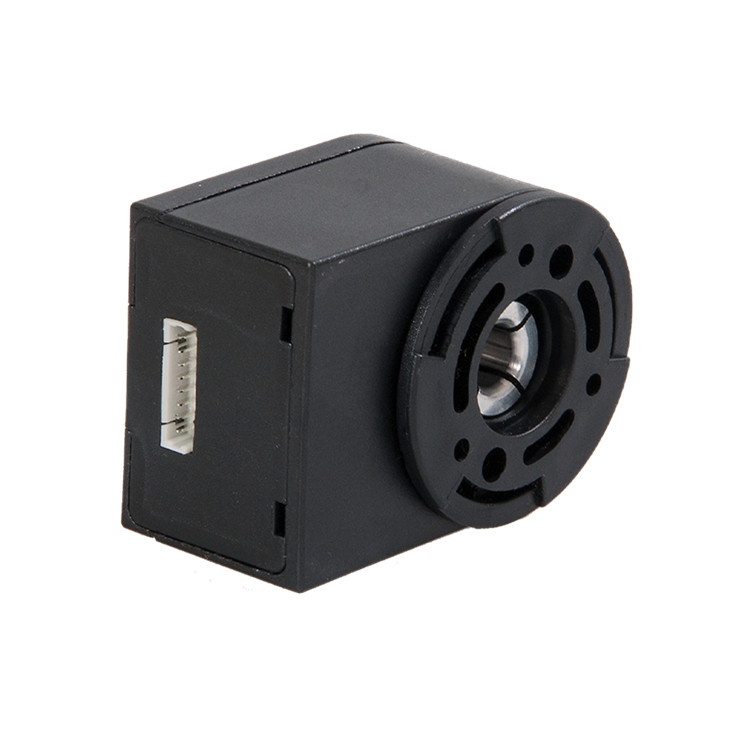

AE30是一款可靠的低成本光學空心軸編碼器，可以快速輕松地固定在不同尺寸的電機軸上。編碼器提供兩個正交方波輸出（90度相移）和一個可選索引通道（每轉一個脈沖）。編碼器的分辨率由每轉計數數（CPR）決定。電源和信號由8針Molex連接器提供。

我們的設計以及線性和旋轉編碼器系統保證了可靠的功能和精度。微型旋轉編碼器證明了運動控制可以在狹小的空間中實現。這意味著所有PWB編碼器系列編碼器都是市場上具成本效益的旋轉編碼器解決方案之一。

• 空心軸編碼器
• 緊湊尺寸的高性能
• 堅固的塑料外殼
• 快速簡便的組裝
• 分辨率高達每轉5000次計數（CPR）
• 雙通道正交輸出（A/B）
• 帶索引脈沖的雙通道正交輸出（A/B/I）
• TTL兼容輸出
• 輸出電路：上拉
• 工作溫度范圍：-40°C至+100°C
• 幾種軸直徑選項
• 無需信號調整
• 符合歐盟指令2011/65/EU（RoHS）

300 mm長的標準電纜

500 mm長的適配器電纜

不同電機的適配器板

不同電機軸的定心規

緊固螺釘3個DIN 7985 M2 X 8

緊固螺釘2個DIN 965 M3 X 8

產地：德國

軸直徑：1.8/2.0/2.3/2.5/3.0/3.175/3.969/4.0/4.763/5.0/6.0/6.35/8.0毫米

電機軸長度突起L：9.5mm

電機安裝凸臺直徑D：max.13.0 mm

電機安裝凸臺高度H：max.2.0 mm

電機軸向間隙：max.±0.25 mm

電機軸偏心率+徑向間隙：max.0.05 mm

固定螺釘：2 X M3（DIN 965）

3 X M2（丁7985）

螺釘?shù)臄Q緊力矩：15 Ncm

防護等級：IP50（根據DIN 40500）

塑料材料：PBT，17%玻璃纖維增強UL 94 V-0

儲存溫度^M1：-40......100°C

儲存溫度^M2：-40......85°C

電源電壓：-0.5至7.0 VD C

輸出電流：-1.0......5.0 mA

尺寸：42.5 x 31.0 x 23.9毫米

重量：17克
