位置監測提供有關活塞位置的必要信息。通過檢測磁性活塞的磁場的電子傳感器進行監測。開關點可以通過插槽中開關的位移連續調節。須在通向缸體的油供應管路中進行節流，以排除可能的壓力增加，從而壓力超過350 bar。液壓回路圖顯示了流量控制閥，允許從缸體回油而沒有任何障礙。

緊湊的設計

輕松調整開關點位置

多樣的安裝可能性

3個標準行程長度

產地：德國

活塞直徑：32mm

桿直徑：20mm

推動力100bar時：8.0kN

推動力350bar時：28.1kN

拉力100bar時：4.9kN

拉力350bar時：17.1kN

技術數據：電子磁傳感器

缸體材料：黑色鋁漆

電壓：10-30V DC

殘余紋波：Max 10

有效負載 I_LOAD：200 mA- 50 °C時；150 mA-75 °C時；100 mA- 溫度 100 °C時

電流消耗：< 15mA

壓降（Max負載）：< 2V

短路保護：是

電池反接保護：已安裝

開關頻率：1 kHz

開關滯后：3 毫米

防護等級：DIN 40050：IP 67

環境溫度：-25 °C 至 +100 °C

插頭連接：M8 插頭

指示燈：無

電纜：無

輸出，聯鎖：pnp npn

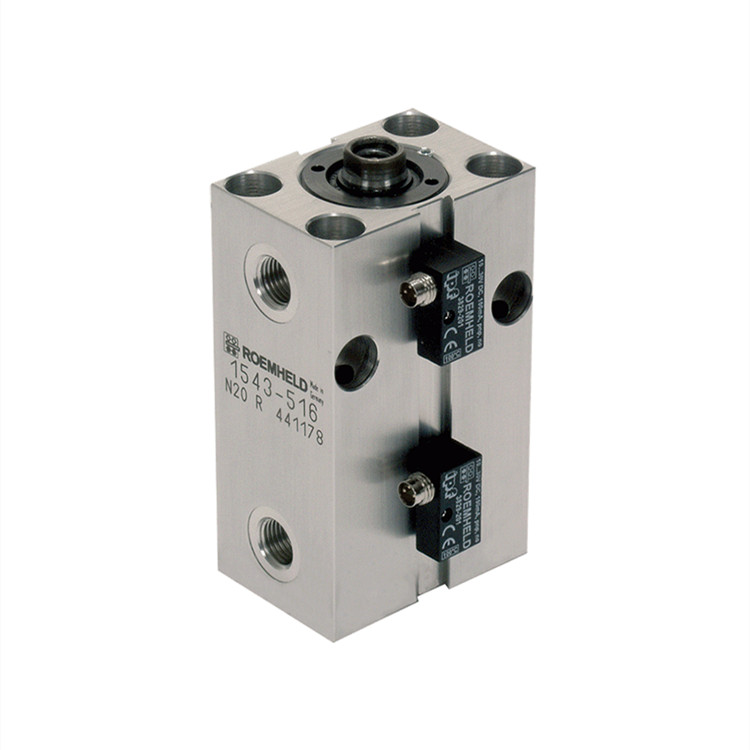

帶有位置監控功能的雙作用塊式油缸特別適用于自動化安裝、根據時間和周期進行夾緊和松開操作
