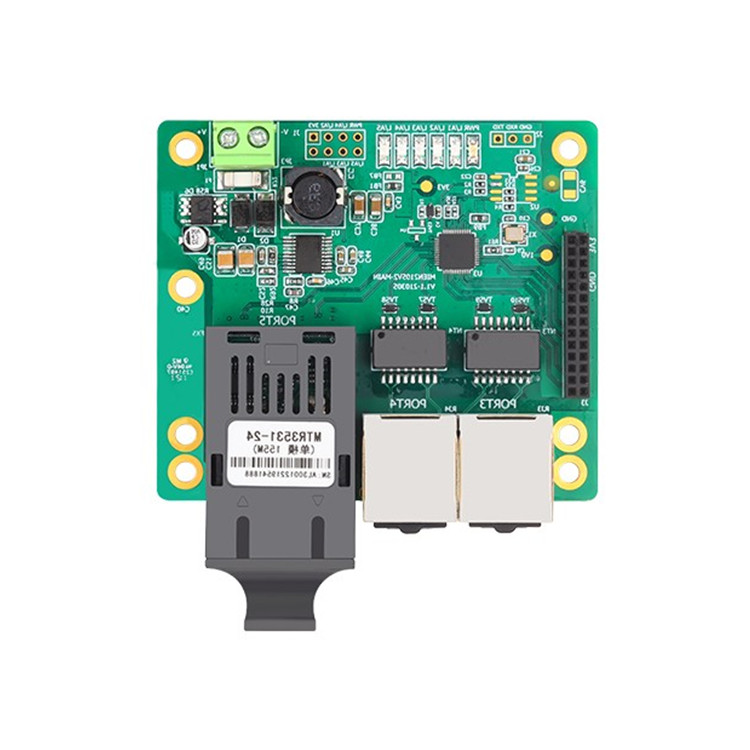

MES2103-F 是一款 3 端口非網管型嵌入式工業以太網交換機，專為工業通信網絡應用而設計。它符合設計要求。該系列產品支持 1×100Base-FX 端口和 2×10/100Base-T(X) 端口，單路 DC9~24V 電源輸入。電源具有反接保護、軟啟動、過流和過壓保護功能。它專為嵌入式安裝而設計，可滿足各種網絡環境的需求。

硬件設計考慮了無風扇和寬溫度范圍等因素。它體積小巧，使用工業級元件，工作溫度范圍為 -40°C 至 +85°C。該電源符合電路設計標準，并經過嚴格的EMC 測試，可滿足工業環境應用的苛刻要求。

兼容大部分礦用本安電源應用要求，無風扇、低功耗設計；

支持IEEE802.3、IEEE802.3u、IEEE802.3x；

以太網電口支持10/100M，全/半雙工，MDI/MDI-X自適應，支持網口浪涌保護；

支持電源寬壓輸入范圍DC9~24V，支持電源防反保護、過壓、過流保護；

-40℃~85℃工作溫度，滿足惡劣工業環境應用要求。

3個百兆以太網接口，具備1個百兆光口，2個10/100M自適應電口 ；

產地：中國武漢

IEEE標準：802.3、802.3u、802.3x

接口：以太網電口 10 Base-T/ 100 Base-T，RJ45口

光口：100 Base-F，SC、ST、FC可選

以太網電口傳輸距離：小于100 m

光纖光口：多模2 Km，單模20/ 40/ 60/ 80 Km

轉發模式：存儲轉發

背板帶寬：1 Gbps

緩存：96 KB

MAC地址表：2 K

指示燈以太網接口指示：L/A1、L/A2、L/A3、L/A4、L/A5

電源指示：PWR

輸入范圍：DC 9~24 V

輸入端子：間距5.08接線端子

保護：支持防反、過壓過流保護

空載功耗：1.04 W@ DC 12 V

滿載功耗：1.29 W@ DC 12 V

重量：49.0 g

工作溫度：-40 ℃~+85 ℃

濕度：5 %~95 %（無凝露）

工業通信網絡應用、工業自動化、綜合能源、智能交通、智慧城市和智能采礦等多個領域。
