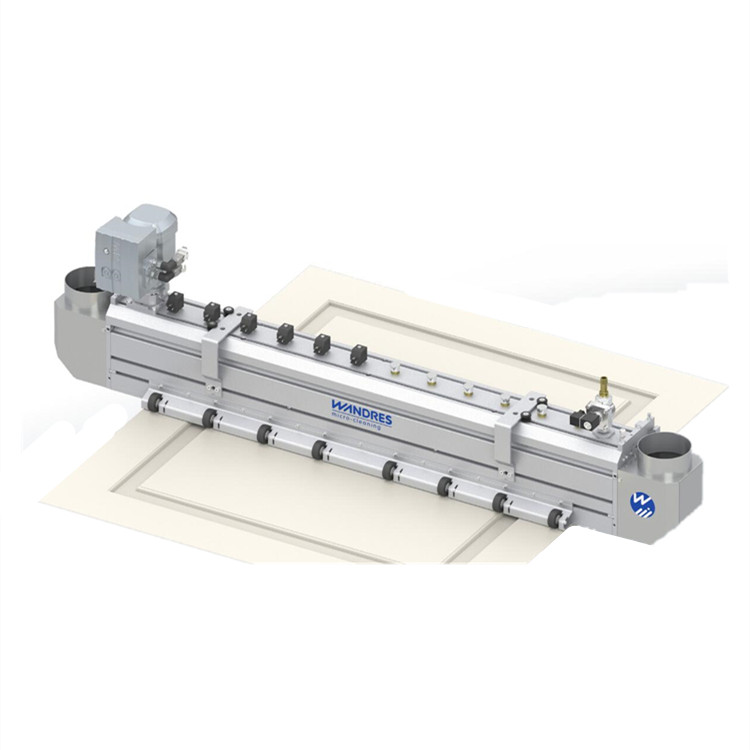

Tornado Channel TKRO 200是清潔結構化表面或打磨過的表面的設備，例如在涂漆工序或噴涂之前。旋轉的龍卷風噴嘴通過電氣同步和同步帶驅動。龍卷風噴嘴的清潔圈是重疊的，因此可以使用壓縮空氣進行有效清潔。U 形通道，進料口和出料口均有角度，用于引導空氣。電動旋轉壓縮空氣噴嘴，帶機械或電動獨立閥門。1 或 2 個直徑為 150 mm的吸氣接口，朝上。輸入壓縮空氣調節器，帶過濾器、壓力調節器和壓縮空氣供應開關閥（標準）。龍卷風 "噴嘴通過同步帶以電力和同步方式驅動。壓縮空氣以數倍于音速的速度從噴嘴中噴出。噴嘴的圓形清潔范圍相互重疊，從而提供了一個不留縫隙的有效清潔過程。

旋轉龍卷風噴嘴

每個噴嘴都可以以電氣方式啟動

壓縮空氣的消耗量可以保持在低限度

清潔噴嘴以固定間隔安裝在 U 形鋁型材上

空氣轉向器和間隔滾輪位于通道的入口和出口處

轉向器可防止吸入過多的虛假空氣

可選配電氣/氣動柜。

產地：德國

驅動龍卷風噴嘴：1 x 0.75 kW SEW MOVIMOT 電機，IP 54，UL 兼容50 - 60 Hz; 380 - 500 V; 1.9 A

旋轉傳感器：哈挺插頭上的 DC-PNP 斷開觸點，2 脈沖/旋轉

傳感器連接：24 V DC; 1.0 A; 通過 Harting 插頭控制

24 V DC；TKR 開/關信號

24 V DC；0.5 A；主閥龍卷風通道開/關信號

24 V DC；Max負載 0.09 A；操作信號

24 V DC；Max負載 0.6 A；"準備運行 "信號

主閥 Tornado Channel：2/2 定向閥；1 x 24 V DC；11 W

磁閥 Tornado 噴嘴：24 V DC / 每個 0.5 A

壓縮空氣質量：過濾（顆粒大小 < 40 μm），無油（24° C 時殘留油 < 1.5 mg/m³）

壓縮空氣接口：1 x G 3/4 內螺紋；6 bar

壓縮空氣消耗量：每個龍卷風噴嘴 50 l/min

吸氣接口；吸氣輸出：2 x 直徑 150 mm；2 x 30 m³/min（如果 A < 1500 mm，則只有 1 個吸氣接口）

運行參數：min. -500 Pa 真空；Min 28 m/s（在吸氣接口處測量）

Max聲壓級：85 dB(A)（如果所有龍卷風噴嘴均已啟動） 聲壓級取決于已啟動噴嘴的數量、表面特征和主題面板的幾何形狀。

Max輸送速度：30 m/min，如果速度超過，部分顆粒可能會殘留在凹槽中。

面板長度：L_min= 300 mm

面板寬度：P_max = 公稱寬度 A - 160 mm；P_min = 75 mm（根據要求提供）

龍卷風通道到表面的距離：4 mm

適合清潔異形表面或帶結構的表面、電路板和面板清潔、鈑金清洗、玻璃清潔、網格清潔、3D清潔
