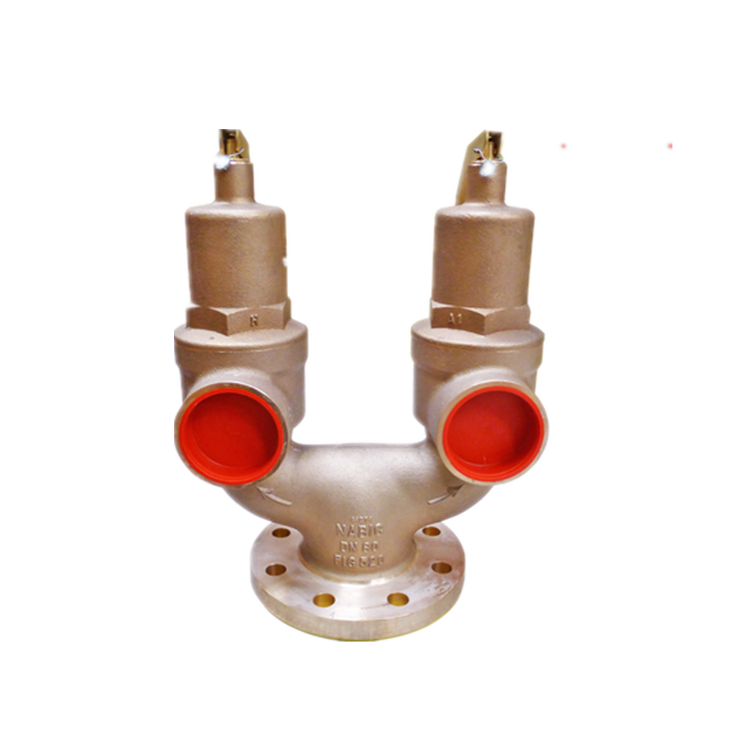

NABIC Fig 520 法蘭閥主要設計用于需要高容量緊急蒸汽釋放能力的不通風熱水加熱系統。所有接液部件均由抗脫鋅材料制成。根據 BS EN ISO 4126 -1 進行設計和測試。

媒介：熱水、蒸汽、壓縮空氣和惰性氣體、二氧化碳（至 20°C）、乙二醇、飲用水。

管道連接：法蘭入口連接。 螺紋內螺紋出口連接，Rp (BSP) 平行于 BS EN 10226-1。 可以適應大多數法蘭標準。

產品測試：所有閥門在出廠前都經過外殼和閥座測試（以確認設定壓力），并且所有閥門都預先設置了防篡改密封。可應要求提供壓力測試證書和符合性證明書。

• 尺寸范圍：DN65 - DN100
• 具有高度密封性的彈性 PTFE 閥座設計
• 單獨的出口減少背壓的影響
• 高放電容量
• 提供 Viton 座椅設計
• 提供掛鎖（符合 M&E3）
• 壓力設置鎖定和密封
• 隔膜保護工作部件

放電能力

安全閥的排放能力須等于或大于它所保護的鍋爐或系統的輸出。

為確保使用正確的尺寸確定方法，鍋爐或系統的設計應參考相關的 BS 規范。 Fig 520 容量列于下表以幫助選擇。
