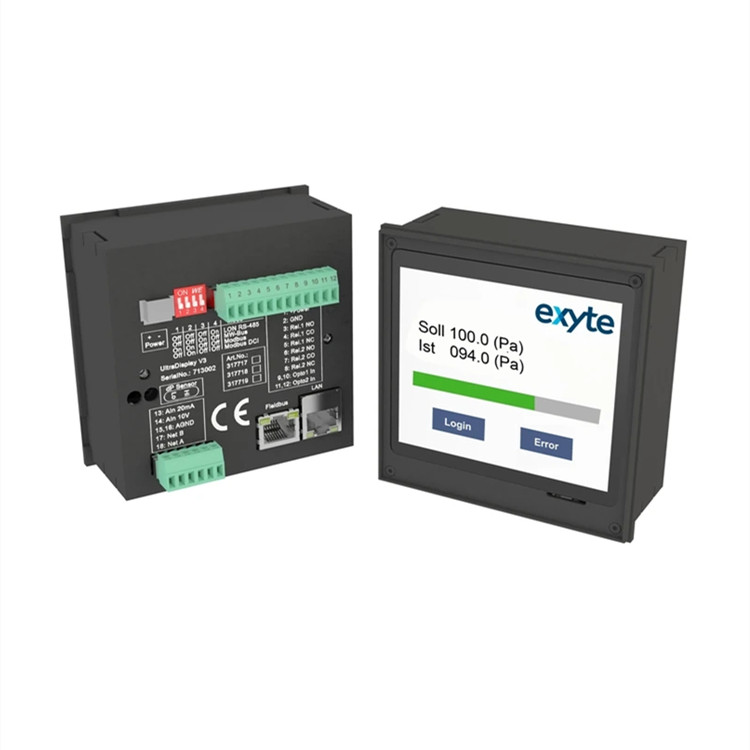

從簡單的解決方案（如單個過濾風扇單元的速度控制器）到大型潔凈室的復雜控制和監測系統，Exyte Technology 可為潔凈室組件和設施的運行提供廣泛的產品和服務。我們在控制系統方面的經驗包括 50 多年的潔凈室設計和安裝經驗，以及遍布全球的廣泛安裝基礎。除了手動調速器、預制電源和過濾風機單元的總線電纜系統等硬件外，我們還提供控制和監控系統，包括從監控臺監控空氣濕度和溫度等潔凈室條件以及整體空氣處理技術所需的所有硬件和軟件。Ultra Display V3是一種適用于潔凈室環境的控制系統，可提供閉合控制回路。可控制和監控多達 63 個 FFU（過濾風扇單元）。3.5 "觸摸顯示屏操作舒適，能以簡單而現代的方式顯示 FFU 數據。FFU 控制可通過兩種運行模式進行設置。閉環：通過風速（m/s）或壓差（Pa）設定值；開環：設定值為風機轉速。 對于閉環控制模式，可直接在設備中讀取內部壓差傳感器或外部傳感器（0-10 或 4-20 mA）的實際值。

3.5 英寸的觸摸顯示屏操作舒適

以簡單而現代的方式顯示 FFU 的數據。

提供了數字輸入和繼電器輸出

可以切換設定點，監控運行和故障狀態

可以通過視覺警告來顯示錯誤信息。

可通過集成的網絡服務器從 BMS 讀取數據。

數據庫可通過微型 SD 卡保存或恢復

每個 UltraDisplay 都有自己的序列號。

Ultra Display V3 的不同類型由集成的壓差傳感器定義。

連接             類型                說明

電源             2 針 Exyte       電源 9 伏或 24 伏直流 2 針 +/-

局域網          8 針 - RJ45         以太網

dP 傳感器         2 軟管         內部壓差傳感器 Hi/Lo

現場總線        8 針 RJ45    總線 - LON RS485、Modbus RTU、MWBUS

通用總線系統允許與 FFU 進行通信。可使用以下系統

LON-RS485

MWBUS

Modbus RTU

產地：德國

電源：9 V-30 VDC

功耗：2.4 W

顯示屏：3.5 " Zoll LCD 觸摸顯示屏

總線接口：LON/ RS485；MWBUS；Modbus RTU

內部壓差傳感器：125 Pa; 500 Pa

模擬器輸入：0-10 V、4-20 mA

數字器輸出 1 - 轉換觸點：24 V 12 A

數字器輸出 2 - 轉換觸點：24 V 12 A

數字器輸入 1：9 V-30 VDC

數字器輸入 2：9 V-30 VDC

尺寸（寬/高/深）：94/ 94/ 43 mm

防護等級：IP 30

工作溫度：0至 + 50 °C

管理多達 63 個風扇單元的小型網絡
