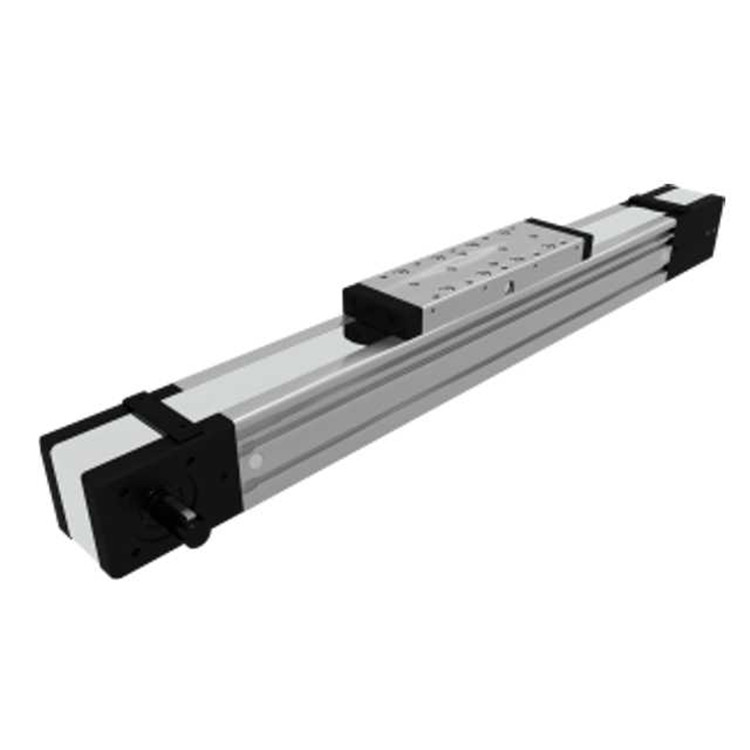

MTJ線性單元具有齒帶傳動和緊湊的尺寸，提供了高性能特征，如高速、良好的精度和可重復性。

• 它們可以很容易地組合成多軸系統。
• 確保了高的性價比和快速的交貨時間。
• 6063AL的緊湊、擠壓鋁型材與集成的零間隙滾珠導軌系統相結合，可實現高負載能力和高速移動較大質量的循環。
• 對于高達10m/s的高速度，MRJ型履帶支重輪（軸頸軸承）尤其適用。
• 在線性裝置MTJ和MRJ中，使用了預張緊鋼增強AT聚氨酯正時齒帶。與零齒隙驅動皮帶輪相結合，可以實現具有良好定位精度、低磨損和低噪音的交變負載的高力矩。
• 型材槽內驅動聚氨酯正時皮帶可保護型材中的所有零件免受灰塵和其他污染物的影響。作為可選，提供耐腐蝕保護條。
• 鋁型材包括T形槽，用于固定線性單元以及連接傳感器和開關。
• 此外，這里也可以使用簧片開關。
• 帶有中央潤滑口的不同滑架長度，可方便地對線性單元進行重新潤滑，并可在側面連接額外的附件。
• 對于線性裝置MTJ和MRJ，可提供用于連接（或重定向）、電機或齒輪箱的各種自適應選項。

1-帶皮帶輪的驅動塊

2-耐腐蝕保護條（也可不帶保護條）

3-AT聚氨酯齒形帶，帶鋼制耐張索

4-廂；內置磁鐵

5-鋁型材硬質陽極氧化

6-線性滾珠導軌

7-中央潤滑口；兩邊

8-帶集成皮帶張緊系統的張緊端

產地：斯洛文尼亞

車架長度：190 mm

動態負載能力：19800 N

動態力矩

Mx：158 Nm

My：1025 Nm

Mz：1025 Nm

移動重量：1.45 kg

重復性：max.±0.08

長度：max.6000 mm

行程：max.5770 mm

沖程：min.40 mm

工作溫度：0°C...+60℃

工作循環：100 percent
