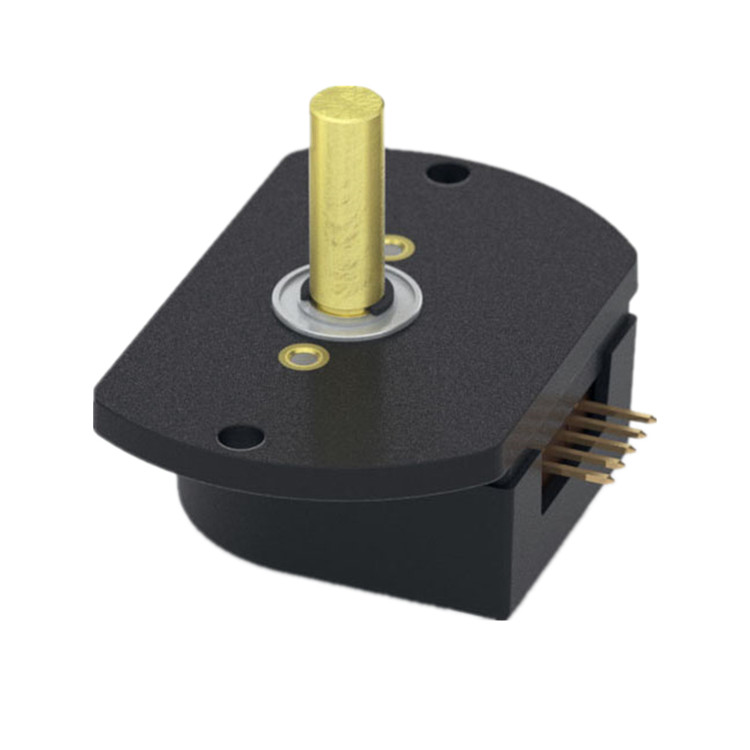

H1系列滾珠光學軸編碼器具有玻璃填充聚合物外殼。這種非接觸式旋轉數字轉換器設計用于提供數字反饋信息。H1完全裝配有一根黃銅軸、兩個內徑1/4英寸、外徑1/2英寸的滾珠軸承和一個安裝板。安裝板配有2個安裝孔，用于4號尺寸的螺釘。

H1設計用于驅動長達10英尺的電纜。對于較長的電纜長度，建議添加PC4/PC5差分線路驅動器。通過5針標準連接器連接到H1系列編碼器。配合連接器可從US Digital獲得，有多種電纜選項和長度。

• 滾珠軸承選項可追蹤至10000 RPM
• 2通道正交、TTL方波輸出
• 某些分辨率的第三通道索引選項可用
• 每轉32到5000次循環（CPR）
• 每轉128到20000個脈沖（PPR）
• 寬工作溫度
• 單個+5VDC電源

產地：美國

加速度：max.100000 rad/sec²

軸速度（機械）：max.10000 RPM

軸扭矩：max.0.05英寸-盎司

軸載荷：max.2磅。

軸承壽命：（百萬轉）=（90/P）³，其中P=徑向載荷（磅）

重量：1.49盎司。

最大軸跳動：max.0.006 in.T.I.R

安裝板螺釘扭矩：（#4-40）4-6

慣性矩：0.001 oz-in-s²

工作溫度，CPR<2000：-40至100℃

工作溫度，CPR≥2000：-25至100℃

靜電放電，IEC 61000-4-2：±4 kV

振動（10Hz至2kHz，正弦）：20G

沖擊（6毫秒，半正弦）：75 G
