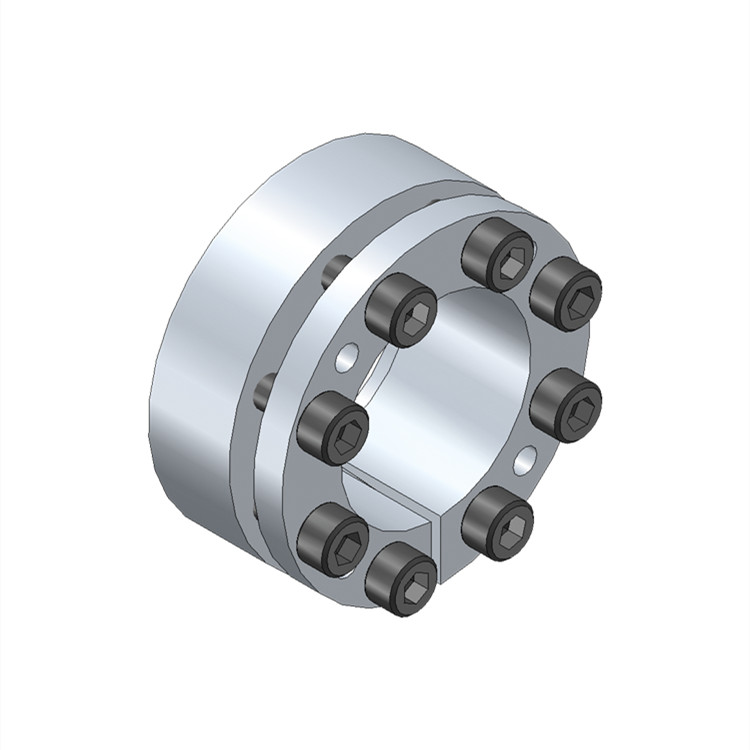

大多數焊接工裝是為某種焊接組合件的裝配焊接工藝而專門設計的，屬于非標準裝置，往往需要根據產品機構特點、生產條件和你實際需要自行設計制造。焊接工裝設計是生產準備工作的內容之一，也是焊接生產工藝設計的主要任務之一。對于汽車、摩托車和飛機等制造業，可以毫不夸張地說，沒有焊接工裝就沒有產品。通過在工藝設計時，提出所需要的工裝類型、結構草圖和簡要說明，在此基礎上完成詳細的結構和零件設計及全部圖樣。WSR210系列產品屬于鎖定組件 - 自定心。

扭矩：320 - 37900 Nm

軸直徑： 18 - 160 mm

自定心

產地：德國

尺寸 ØD1 x ØD2：19 x 47

TKN 扭矩：340 Nm

L 總長度：34 mm

L1 基本尺寸：17 mm

L2 基本尺寸：22 mm

L3 基本尺寸：28 mm

PW 表面壓力軸：262 N/mm²

PN 表面壓力轂：106 N/mm²

S 螺栓（ISO 4762 - 12.9）：5 x M6

TA 每個螺釘?shù)陌惭b扭矩：19 Nm

M 質量：0.25 kg

材料：鋼

軸公差：H8

輪轂公差：H8

表面粗糙度：Rt max. 16 µm

包裝機械、輸送機技術、運輸業、紡織機械、印刷機械、食品工業、造紙業
