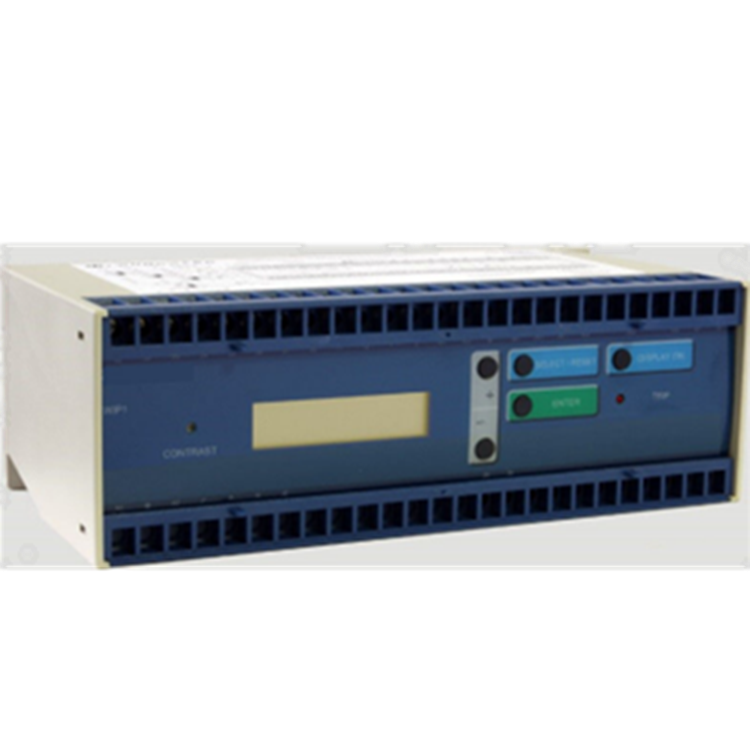

WIP1 是一種具有多種特性并包括接地故障保護的自供電時間過流繼電器?？梢赃x擇定時限和反時限跳閘特性。

由于其設置范圍很廣，因此可以選擇跳閘特性來保護各種不同的設備。

WIP1 不需要任何輔助電壓供應，因此它也可以用于沒有輔助電源的配電盤。它從 C.T.電路并向斷路器提供跳閘脈沖能量。

WIP1 是一種堅固的保護裝置，設計用于即使在極端氣候條件下也能以更少的維護工作長期運行。我們使用 WI Line 自供電保護繼電器的經驗表明，MTBF（“平均故障間隔時間”）約為200 年（根據截至 2012 年的數據計算），并且即使在惡劣的氣候條件下，WIP1 繼電器也可以在我們客戶的現場使用超過 22 年。

• 不需要輔助電源
• 用戶友好的設置程序，設置范圍廣
• 保護元件將僅使用 DFT 信號（50/60 Hz 信號）。 通過使用離散傅立葉分析來抑制由故障或系統操作引起的高頻諧波和瞬態直流分量，對測量量進行數字濾波
• nd 諧波濾波（Inrush）
• 二元過流和短路繼電器
• 可選擇的保護功能：

- 定時限過流和

- 反時限過流

• 可選擇的反時限特性符合 IEC 255-4：

- 正常逆（A型）

- 非常逆（B 型）

- 極逆（C 型）

- 特殊

• 2 級接地故障保護 (IE>, IE>>)
• 可選擇反時限特性的復位模式
• 具有瞬時或定時功能的高定值過流元件
• 具有跳閘和/或報警功能的兩級接地故障監控
• 用于外部電壓供應的冗余電源單元（選項 WIP1-2）
• 用于連接 SCADA 系統的串行接口（選項 WIP1-3）
• 正常運行期間的相電流和接地電流測量
• 故障值可以顯示在顯示屏上。
• 故障值與時間戳一起存儲在繼電器內。
• 五個故障記憶
• 高精度元件和高額定值保證精度、可靠性和長使用壽命
• 通過內部自我監督（看門狗）實現高運行可靠性； 內部故障由報警繼電器指示
• 通過外部電壓遠程脫扣
• 大容量電脈沖輸出，可直接觸發斷路器
• 通過帶有機械復位的外部標志指示器的跳閘指示
• 兩個無電位報警觸點，閉鎖型（雙穩態繼電器）
• 具有一個潛在自由觸點的繼電器； 跳閘功能可選
• 通過 LCD 顯示屏顯示跳閘值，電池緩沖
• 結構緊湊
• 對極端環境條件不敏感
• 按照規定的技術數據，符合 VDE 規定 0435-303、IEC255、VDE 0843 的要求

WI Line 設備是自供電的——保護繼電器不需要環網柜 (RMU) 的電源電壓。

WI Line 設備的主要應用是不需要電源電壓的饋線保護（也作為備用）。
