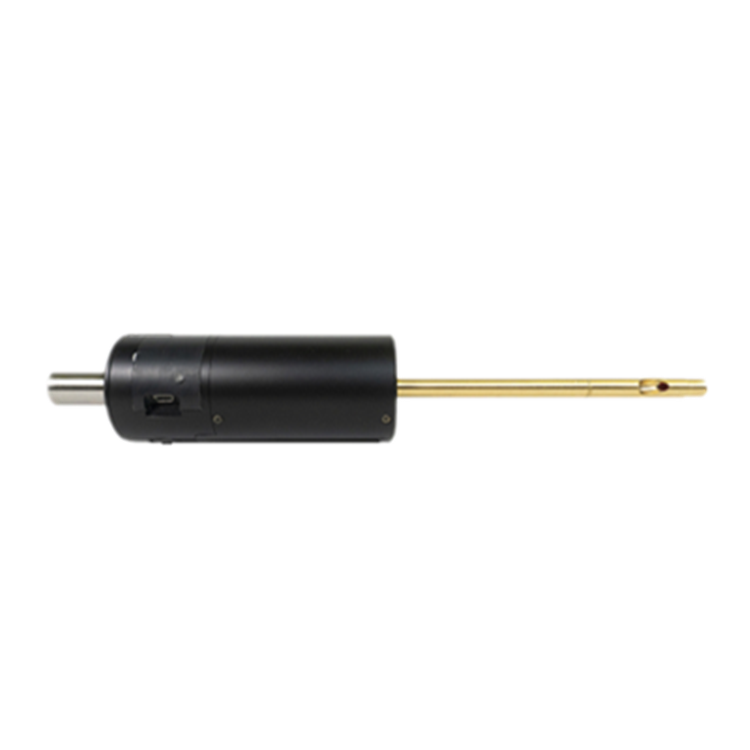

激光探頭設計用于非接觸式測量和控制孔的幾何參數。

• 探針使用w. 660 nm（或 405 nm 或 450 nm）波長半導體激光器。
• 輸出功率為 1 mW。
• 探頭屬于 2 激光安全等級。

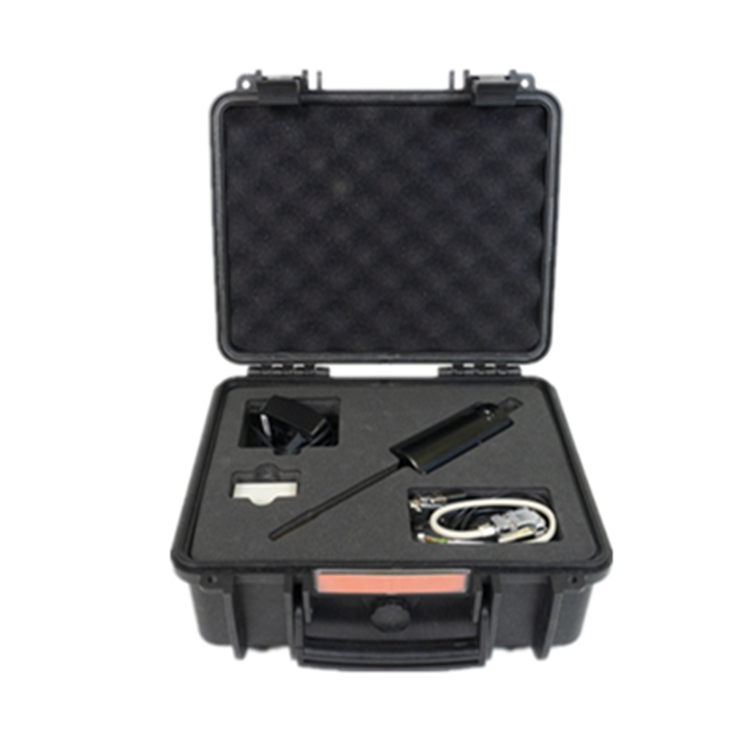

• 探頭裝在特殊箱子里，可保護設備在運輸過程中免受任何可能的損壞。
• 使用探頭規格中指明的電源電壓和接口。
• 在連接/斷開電纜時，必須關閉探頭電源。
• 不要在靠近強光源的地方使用探頭。
• 為獲得穩定的結果，通電后等待約20分鐘，以達到均勻的探頭預熱。

探頭的主要部件是激光傳感器。激光傳感器的操作基于光學三角測量原理（圖 1）。傳感器包含一個半導體激光器 (1) 和成形光學器件 (2)、接收透鏡 (3)、CMOS 陣列 (4) 和控制器 (5)。

半導體激光器的輻射被透鏡聚焦到物體 (6) 上。物體反射的輻射被透鏡收集到 CMOS 陣列上。移動對象 (6 - 6') 會導致圖像的相應移動。信號處理器根據 CMOS 陣列上的光點位置計算到物體的距離。

激光傳感器的特點是基距（從探頭主體到工作范圍開始的距離）和工作范圍（距離測量范圍）。

激光傳感器專為非接觸式測量孔的幾何參數（直徑、橢圓度、圓度）而設計。
