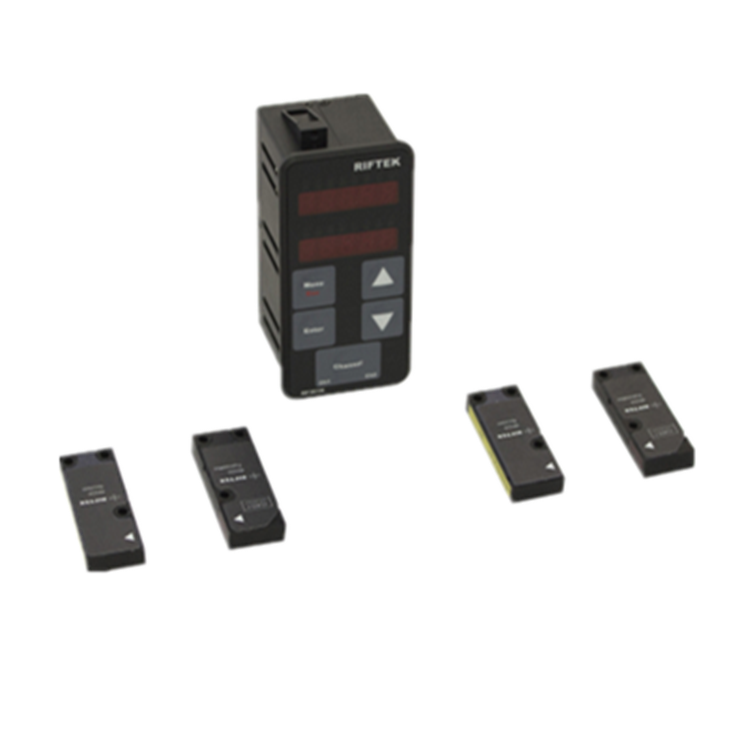

傳感器操作基于所謂的“陰影”原理。傳感器由控制器和測量頭組成，測量頭由發射器和接收器兩個模塊組成。

發射器模塊由 LED和透鏡組成。接收器模塊包括光電探測器陣列。

LED的輻射由透鏡準直并導向光電探測器陣列。將物體置于準直光束區域后，形成的陰影圖像由光電探測器陣列掃描?？刂破饔嬎銓ο筮吘壍奈恢谩?/p>

• 傳感器用于非接觸式測量和監控各種物體的邊緣（邊緣）位置，例如膠帶、板材、基板等。
• 傳感器中安裝連續 LED 光源。
• 控制器背面包含用于測量頭的連接器、用于電源、模擬輸出和 RS485 接口的 8 針連接器以及用于邏輯輸出的 9 針連接器。
• 使用傳感器規格中指明的電源電壓和接口。
• 在連接/斷開電纜時，必須關閉千分尺電源。
• 不要在靠近強光源的地方使用千分尺。
• 傳感器窗口應保持清潔。 請勿使用研磨性和腐蝕性清潔劑清潔玻璃。
• 如果不小心用手指觸摸窗戶，應立即擦拭。
