修整工具通過在磨具上形成溝槽來生成輪廓。這種工藝的優點包括：在磨具中快速生成復雜的輪廓、每個工件的修整成本低、表面質量好以及機床產能利用率高。主要應用于汽車行業及其供應商，以及滾動軸承、驅動技術、渦輪機、工具和機床制造商。

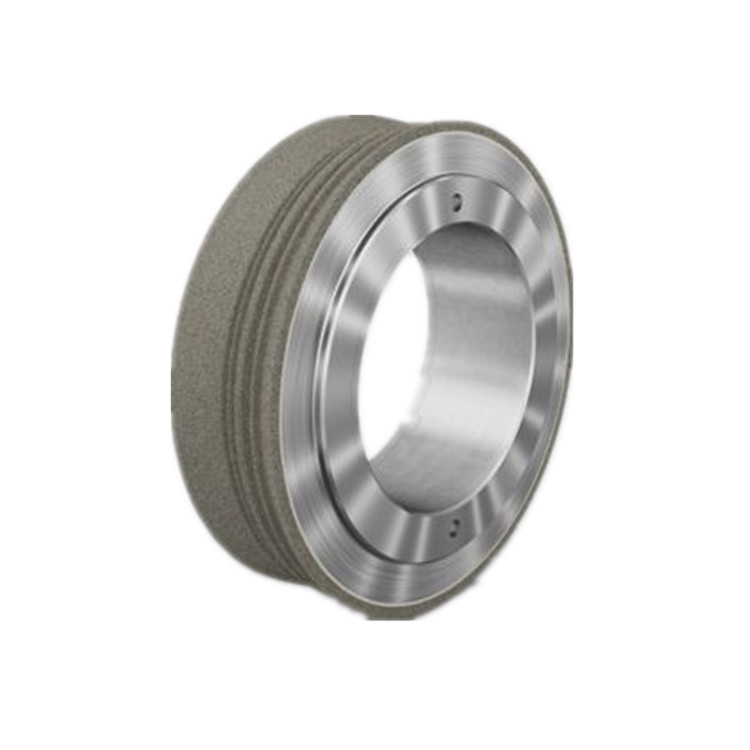

電鍍負型修整輥的公差要求非常嚴格。這些工具的生產工藝比正向修整工具更為復雜。在實際應用中，采用負極工藝制造的輪廓修整工具具有更長的工具壽命。負型修整輥主要用于批量生產復雜的高精度型材。

• 成型軋輥將確定的形狀傳遞給砂輪輪緣，用于生成工件輪廓。
• 軋輥的輪廓與工件的輪廓完全一致，但也可以根據具體的磨削情況進行調整。
• 成型軋輥總是與工件的特定功能表面緊密相連，其主要應用領域是批量生產。

產地：德國

測量長度：± 0,002 mm

臺階測量：± 0,002 mm

輻射直徑（輻射直徑 < 20 mm）：± 0,002 mm

角度（取決于邊長）：± 1°

均勻度：± 0,002 mm

線形：0.0015 mm

同心跳動，與面積 A 有關：0,002 mm

圓柱形狀：0,002 mm

均勻度，接觸面積：0,002 mm

矩形度，與孔相關的接觸面積：0.002 mm

軸向跳動，與孔相關的接觸面積：0.002 mm

孔徑：公差等級 H3

• 磨削滾珠軸承和滾子軸承，如磨削滾道輪廓；
• 驅動技術，如制造直線導軌、滾珠絲杠、齒輪齒或齒條；
• 渦輪機工業，如磨削葉片、葉根和葉齒輪廓；
• 汽車和供應工業，如磨削凸輪軸、曲軸和齒輪軸、燃油噴射部件、活塞環、接頭、滾珠絲杠等；
• 工具，如絲錐、麻花鉆、接頭、滾珠絲杠等；
• 磨削凸輪軸、曲軸和齒輪軸、燃油噴射部件、活塞環、接頭、滾珠絲杠等；
• 磨削工具，如絲錐、麻花鉆、銑刀、鉸刀等；
• 普通機械工程，如磨削液壓或泵部件。
