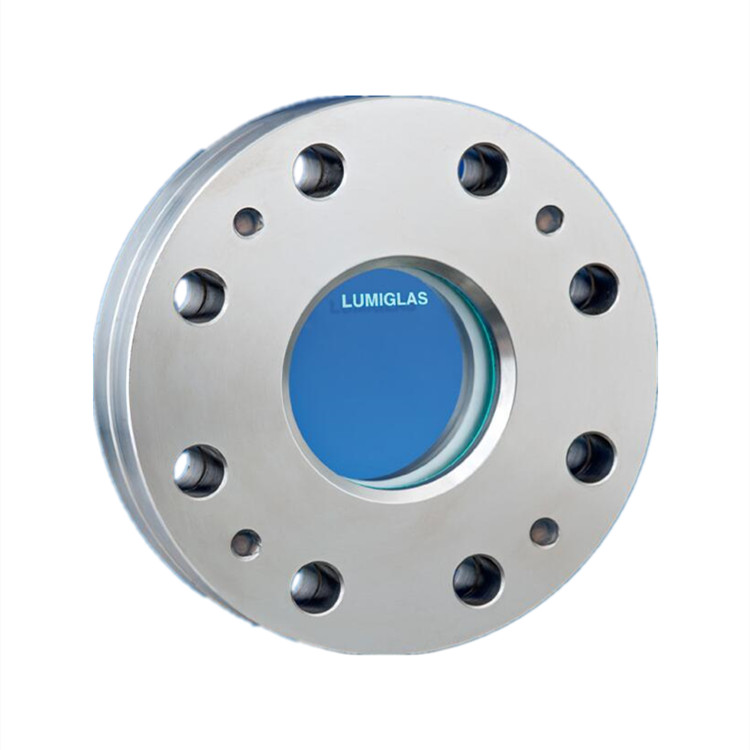

Lumiglas 視鏡接頭，圓形 DIN 28121 或類似規格，符合 DIN 28121 標準的視鏡配件是圓形法蘭配件，用于擰在焊接頸法蘭、底座法蘭或其他法蘭上。底座法蘭和配合法蘭牢固地擰在一起，視鏡板位于兩者之間，每個視鏡板都與上下法蘭密封。接頭作為一個整體采用機械預應力。設計和尺寸符合 DIN 28121 標準的設計準則。使用緊固螺釘將預應力配件安裝在安裝位置的焊頸法蘭、底座法蘭或類似裝置上。

圓形或類似規格

機械預應力

擰在焊接頸法蘭、底座法蘭或其他法蘭上

符合 DIN 28121 標準

1 底板 H II，符合 DIN 17155 標準；

 (A 型）不銹鋼 1.4571，符合 DIN 17440 標準或其他標準

 AB1 密封條，符合 DIN EN 1092-1 標準

 AC 彈簧，符合 DIN EN 1092-1 標準

 AE 突出部分符合 DIN EN 1092-1 標準

2.1 帶有軟材料插入件的 PTFE 涂層波紋環形密封件（與產品接觸的一面

2.2 密封墊 KLINGERsil C-4400 （與大氣接觸的一面）

3 視鏡板 硼硅玻璃：熱鋼化 DIN 7080

4 H II 鍋爐反法蘭，不銹鋼 1.4571 或其他材質

5 拉緊螺栓 鋼 5.6

可與 Lumiglas 燈具組合用于潛在爆炸性和非危險區域。

配合法蘭上可提供適當?shù)母郊勇菁y孔，用于安裝此類燈具。

產地：德國

連接尺寸：PN10 DN 40 至 DN 200

工作條件：超壓10 巴或 25 巴；真空

硼硅玻璃工作溫度：Max可達 200 ℃

符合標準：DIN 7080

公稱直徑：DN 40 至 200

視孔 d1：48 至 150

視鏡板 d3：63 至 175

視鏡板 s：10/12 至 20/30

法蘭 D：150 至 340/360

法蘭 k：110 至 295/310

法蘭 h3：36/38 至 54/66

緊固螺釘數量：4 至 8/12

緊固螺釘尺寸：M 16 至 M 20/M 24

緊固螺釘 d9：18 至 22/26

密封件 d1：48 至 150

墊圈 d10：65 至 177

用于監測鍋爐、料倉、攪拌器、分離器、管道等的內部情況。
