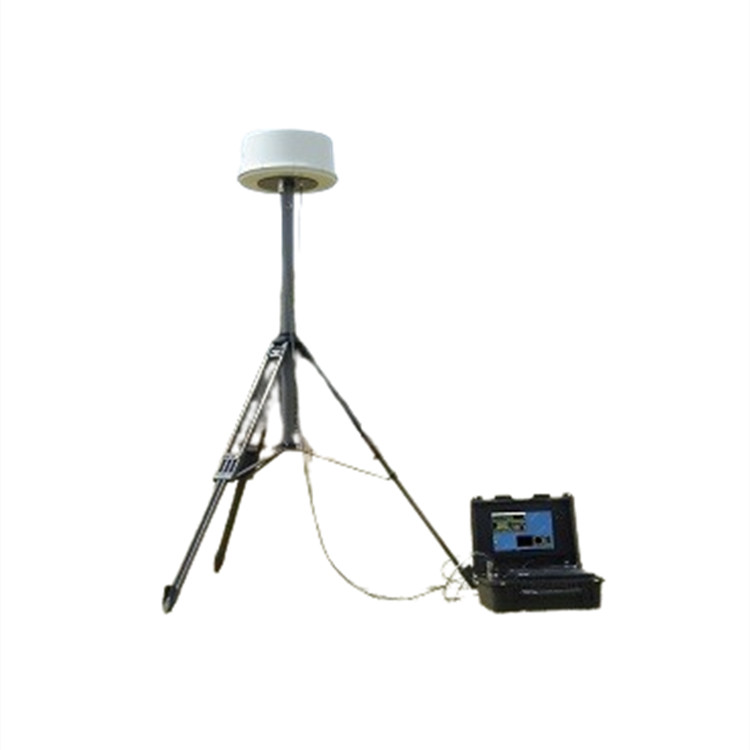

WiNRADiO WD-3300 無線電測向系統采用成熟的多普勒和瓦特森-瓦特方法，結合統計信號處理技術，為政府、軍事、執法和工業應用提供經濟有效的無線電測向儀。整個 DF 系統包括集成的接收器、電池、充電裝置和控制電路，裝在一個小巧堅固的手提箱中，無論有無外部電源，都能快速方便地部署到任何地方。天線系統配有一個堅固的三腳架，采用 8 極陣列，適用于高頻/甚高頻和更高頻頻段，可實現高精度。DF 系統的主用戶界面是圍繞虛擬接收機控制面板設計的，因此可以像操作傳統通信接收機一樣操作該系統。為了很大限度地方便操作員，方位以數字格式顯示，既有瞬時值，也有平均值。圓形方位角顯示屏帶有可自由調節的北方參考點，并具有額外的“polar模式”。這樣，用戶就可以評估相對于軌跡長度的信號強度。軌跡衰減時間可調，有助于識別隨機反射。瀑布圖和直方圖可即時顯示信號方位在一段時間內的分布情況，有助于驗證信號方位角指標的質量。

緊湊型獨立系統

單接收器或雙接收器版本

頻率范圍廣，可擴展至 3.5 千兆赫

成熟可靠的偽多普勒方法

移動或固定部署

無需工具即可快速安裝系統

堅固耐用，不受天氣影響

高精度

實時射頻/音頻頻譜分析儀

主電源和電池操作

單或雙接收器配置

集成指南針補償

可選 GPS 記錄

可選客戶端/服務器控制

可選三角測量和制圖

WD-3300RP-G315 單通道便攜式 DF 系統（含 100-1000 MHz 標準 WD-3300-AX310D 天線）

WD-3300RP-G315-2 雙通道便攜式 DF 系統（含 100-1000 MHz 標準 WD-3300-AX310D 天線）

集成的接收器、電池、充電裝置和控制電路

一個手提箱，無論有無外部電源，都能快速方便地部署到任何地方

天線系統配有一個堅固的三腳架，采用 8 極陣列

WD-3300-AX320D 可選高頻/甚高頻天線 2-100 MHz

WD-3300-AX330D 可選 UHF/SHF 天線 1000-3500 MHz

WD-3300-GPS GPS 選件

WD-3300-CSO 客戶端/服務器選件

WD-3300-TMO 三角測量/測繪選件

產地：美國

接收器頻率范圍：9 kHz 至 1800 MHz，可擴展至 3500 MHz

DF 頻率范圍：標準型號：100 至 1000 MHz（含 WD-3300-AX310D 天線）

可選頻率擴展：2 至 100 MHz（WD-3300-AX320D 天線）

可選頻率擴展：1000 至 3500 MHz（WD-3300-AX330D 天線）

調制類型：AM、AMS、LSB、USB、DSB、ISB、CW、FM-N、FM-W

動態范圍：90 dB

靈敏度：-113 dBm（FM，400 MHz，12 dB SINAD）

DF 方法：偽多普勒（WD-3300-AX310D 和 WD-3300-AX330D 天線）；Watson-Watt（WD-3300-AX320D 天線）

DF 精度：Typ. 2 度有效值（WD-3300-AX310D 天線，在無反射環境下）

控制裝置尺寸（寬×高×深）：460 × 330 × 165 mm；18.1 × 13.0 × 6.5 英寸

控制單元重量：12.8 kg（28.2 磅）

天線罩高度：355 mm（14.0 英寸）

天線罩直徑：505 mm（19.9 英寸）

三腳架高度：Max 2.0 m（6.6 英尺）

天線和三腳架總重量：16.1 kg（35.5 磅）

政府、軍事、執法、工業應用
