在旋轉過程中不做任何軸向運動。這就將旋轉過程所需的空間減少到更低限度。由于在平面上旋轉，因此在小縫隙或窄肋中旋轉和夾緊工件不成問題。旋轉夾具通過簡單的氣動傳感裝置，可查詢活塞桿在旋轉出上端位置的位置。排氣孔采用特殊裝置密封。這意味著在傳感位置不會漏氣。此外，Micromat 無回轉行程的回轉夾具還提供用于頂置加工的集成防護系統。在液壓系統壓力驟降的情況下，夾鉗會進行軸向運動。旋轉的機械阻擋可防止油缸松動和工件脫落。

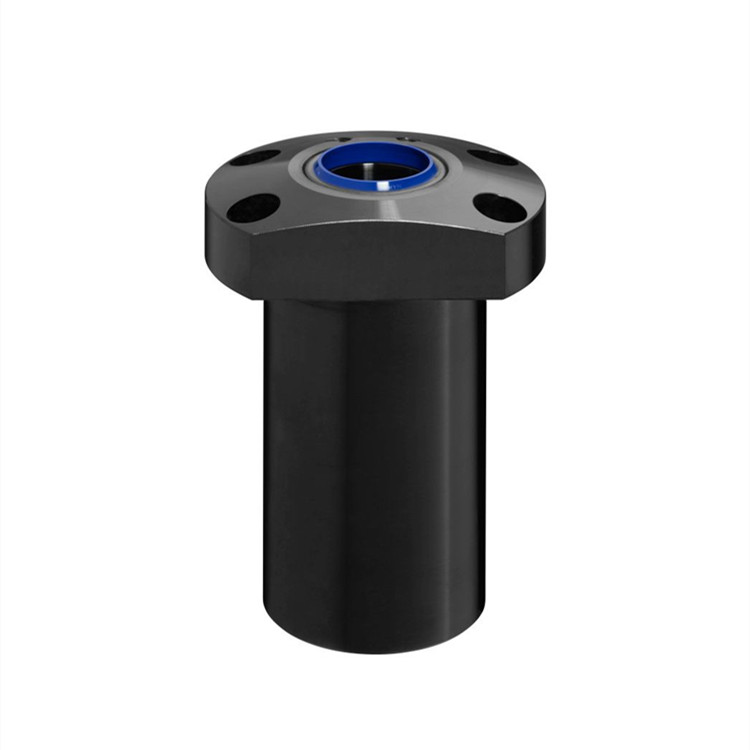

帶頭部法蘭的圓柱形外殼

法蘭底部的 O 型環連接

通過密封空氣進行查詢

2 種尺寸，每種尺寸有 2 個行程范圍

標準配置有 4 種頭部形狀可供選擇

可在 0° 至 90° 之間以 1° 為增量選擇標準旋轉角度

無旋轉行程

可選擇帶分度或不帶分度（僅適用于錐型）

旋轉方向可選擇向右或向左

可自由選擇夾緊點（帶分度、叉頭和擺動眼的錐形型號）

產地：德國

尺寸：028 mm

行程長度：12 mm

旋轉行程：0 mm

活塞桿直徑：28 mm

活塞直徑：40 mm

旋轉角度：0° 至 90° (1° 間距)

夾緊壓力面積：6.4 cm²

松開壓力面積：12.6 cm²

夾緊體積：22.3 cm³

松開時的體積：30.6 cm³

100 bar無損軸向壓縮力：6.4 千牛

Max容許流量：0.9 升/分鐘

Max壓力：250 bar

Min壓力：30 bar

c：27 mm

直徑 d：28 mm

沖程 e 沖程長度可按 1：步選擇（外部尺寸保持不變）：12 至 7 mm

f：50 kN

g：150,5 mm

g1：142 mm

g2：119 mm

g3：85 mm

Ø k：65 mm

Ø k1：64.6 mm

Ø K2：64 mm

Ø k3：45 mm

Ø l：95 mm

Ø m：80 mm

n：13,9 mm

O：Ø 3x5 mm

p2：33,5 mm

v：15 mm

Ø w：8.5 mm

Ø x：14 mm

y：1,5 mm

Ø z：11 mm

工具制造、設備制造、機械制造、鑄造技術和汽車工業
