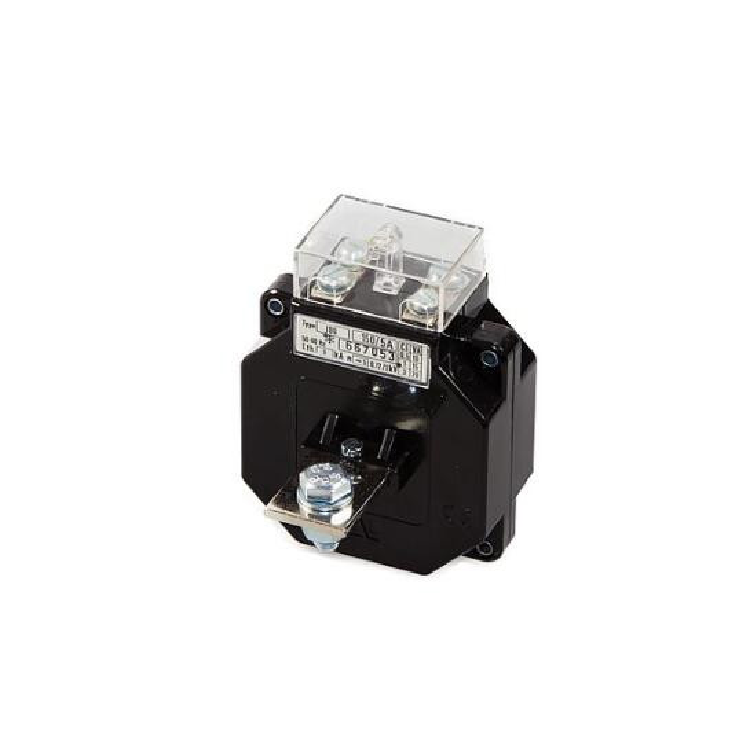

插入式電流互感器或繞組電流互感器的特點是緊湊的設計。深度僅為30mm。我們提供不同尺寸的初級額定電流為1 A至6000 A，次級額定電流為 1 A 或 5 A，等級精度為 0.5；1;3 。由于電路須用這種類型的電流互感器中斷，這是便宜且常見的電流互感器類型。提供的電流互感器包括用于安裝在母線或電纜上的緊固材料。作為附加附件，我們提供用于頂帽導軌（支撐導軌 EN 50022-35）的卡扣。

• 這種插入式電流互感器主要在新建系統時使用，因為這里的電路須中斷
• 只需將轉換器插入初級導體（不必以復雜的方式接線）
• 緊湊的設計，非常適合控制柜
• 其他應用領域是機械和設備工程

• 尺寸（寬x高x深）：89 x 105 x 38 mm

使用條件：

• 二次電流：5 A 或 1 A。
• 標稱頻率：50-60赫茲
• max允許工作電壓：720伏
• 測試電壓：3 kV / 1 分鐘
• 額定熱電流：Icth = 1.2 x Ipr
• 額定短時熱電流： Ith = 60 x Ipr
• 額定浪涌電流：Idyn = 2.5 x Ith
• 過流位（FS）：n <5
• 絕緣級別：E 根據 IEC-85
• 規范標準：IEC 61869 第 1 + 2 部分 / DIN EN 42600
• 套管：外殼由符合 UL 94 的自熄性聚碳酸酯 V0 制成

環境條件：

• 安裝位置：室內使用
• 環境溫度（運行）：-40℃...+60℃
• 環境溫度（儲存/運輸）：-40℃...+60℃
• 高度：高達 1000 m
